Chapter1 软件分层设计架构

分层设计架构

APL 应用层 (Application Layer)

基于各个模块实现业务的代码，例如任务调度，UI交互逻辑，数据保存等。
FML 功能模块层 (Function Module Layer)

是对PDL API调用的封装，和模块本身的全部功能定义。

假定一个EEPROM数据存取功能模块，at24c02.c 将包含at24cxx_init()、at24cxx_read()、at24cxx_write()、等涉及该模块的全部动作。

这些模块的动作包含在设备模块层FML，并且向上提供接口。
HDL 外设驱动层(或BSP) (Hardware Driver Layer)

是对HAL API调用的封装，例如外设初始化，外设基本动作等。如定时器初始化tim_init、定时器中断函数。串口初始化uart_init、串口中断函数

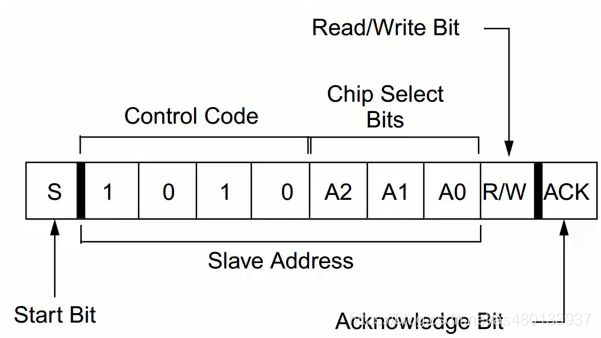

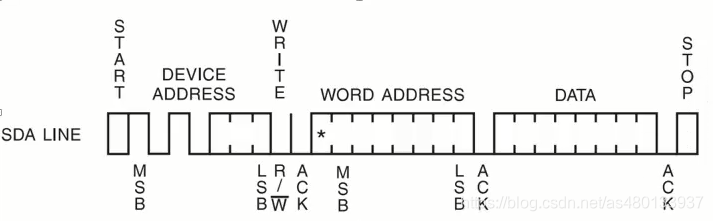

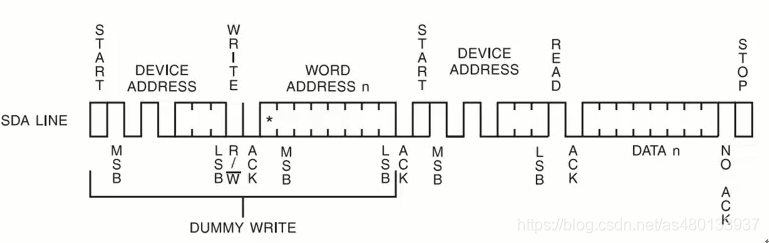

假定一个AT24C02(EEPROM)实现读一个字节的操作，at24cxx_read_byte() 需要 iic_start()，iic_send_byte()，iic_wait_ack()，iic_stop() 一系列动作序列驱动这些外设的基本动作包含在外设驱动层中PDL，并且向上提供接口。
HAL 硬件抽象层（Hardware Abstract Layer）

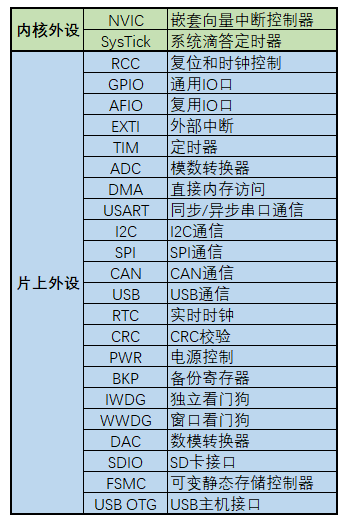

由厂家提供，是对硬件寄存器操作的封装层。 MCU的内核资源 Systick、NVIC / 片上资源 GPIO、UART、FLASH、ADC等等
UTIL 实用程序（Utility）

组件层，例如crc校验，queue循环队列，排序算法，滤波算法等实用程序。

为什么需要分层？

1 解耦合。假设某成熟项目需要替换MCU物料，如果不使用分层的软件架构，那么涉及到底层驱动部分的代码都需要更改，如果使用分层，大部分替换到HDL层，最多到FML层，就替换完成了。或是更换了某个硬件模块，修改对应的FML代码，再向APL提供接口即可。

2 大道至简，越简单、逻辑越清晰的代码，越不容易犯错，即使出错也越容易纠错。合理的软件架构可以节省开发时间，节省调试时间等，时间就是金钱。

1. APL (Application Layer)

1.1 LinkList 链表（链式存储线性表）

0x1abin-MultiTimer

上述项目使用到链表来实现。

例如下面这段MultiTimer添加软件定时器的代码

MultiTimer.c

int multiTimerStart(MultiTimer* timer, uint64_t timing, MultiTimerCallback_t callback, void* userData) {
    if (!timer || !callback || platformTicksFunction == NULL) {
        return -1; // Return error if any parameter is invalid
    }

    removeTimer(timer); // Centralize removal logic

    timer->deadline = platformTicksFunction() + timing;
    timer->callback = callback;
    timer->userData = userData;

    MultiTimer** current = &timerList;
    while (*current && ((*current)->deadline < timer->deadline)) {
        current = &(*current)->next;
    }
    timer->next = *current;
    *current = timer;

    return 0;
}

1.2 Queue 队列（FIFO线性表）

循环队列在MCU中又常常称为环形缓存ringbuffer。

队列在计算机系统中的应用非常广泛，以下从两个方面来举例阐述

解决主机与外部设备速度不匹配的问题

以主机和打印机之间的速度不匹配的问题为例做简要说明。主机输出数据给打印机打印，输出的数据比打印机的数据要快很多，因为速度不匹配，若直接把输出的数据送给打印机，显然是不行的。解决的方法是设置一个打印数据缓冲区，主要把打印输出的数据依次写入这个缓冲区，写满后就暂停输出，转去做其他事情。打印机就从缓冲区中按照先进先出的原则依次取出数据并且打印，打印完成当前数据再向主机请求数据。这样既保证了打印数据的正确，又使主机提高了效率————王道数据结构

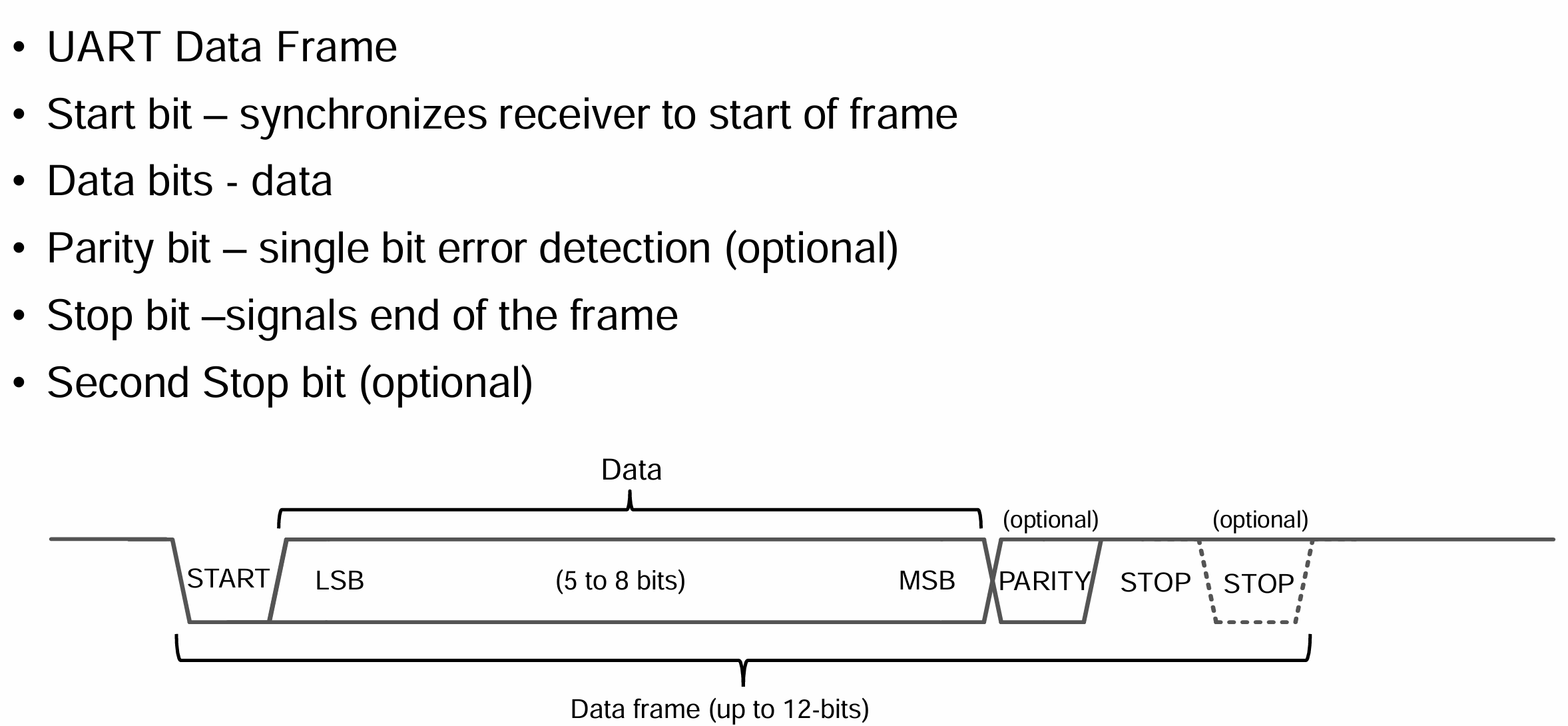

- 例：需要MCU在某时刻产生多条带有当前状态的信息，但UART发送数据受波特率限制，无法短时间内发送完毕，若不缓存，时变原因状态改变。那么先将当前产生的数据入队，串口发送完一包数据后，查看循环队列是否空，非空则数据出队，并且由UART发送。避免丢失当前产生的数据包，并且保持数据包时间关系的一致
- 例：外部中断信号触发时间间距很短，应用层处理周期远大于触发间隔，此时生产速度远大于消费速度，使用队列，将生产的数据推入队列缓存，再由应用层消费数据。
解决由多用户引起的资源竞争问题

CPU（即中央处理器，它包括运算器和控制器）资源的竞争就是一个典型例子。在一个带有多终端的计算机系统上，有多个用户需要CPU各自运行自己的程序，他们分别通过各自的终端向操作系统提出占用CPU请求。操作系统通常按照每个请求的时间先后顺序，把他们排成队列，每次CPU分配给队首请求的用户使用。当前的程序运行结束或用完规定的时间间隔后，令其出队，再把CPU分配给队首请求的用户使用。满足每个用户的请求。

/**
* @brief 循环队列入队操作
* @param Q 循环队列首结点地址
* @param x 入队元素
*/
bool EnQueue(SqQueue *Q,ElemType x){
    if((Q->rear+1)%MAXSIZE==Q->front)
        return false;

    Q->data[Q->rear]=x;
    Q->rear=(Q->rear+1)%MAXSIZE;
    return true;
}

/**
* @brief 循环队列出队操作
* @param Q 循环队列首结点地址
* @param x 出队元素迁移变量
*/
bool DeQueue(SqQueue *Q,ElemType x){
    if(Q->rear==Q->front)
        return false;

    x=Q->data[Q->front];
    Q->front=(Q->front+1)%MAXSIZE;
    return true;
}

1.3 Stack 栈（FILO线性表）

//数据结构
typedef struct
{
    char top;//栈顶
    ElemType data[STACK_MAX_SIZE];
}stack;

//判栈空
bool stack_empty(stack *S){
    if(S->top == -1)                //栈空
        return true;
    else                            //不空
        return false;
}

//进栈操作
bool stack_push(stack *S,ElemType x){
    if(S->top == STACK_MAX_SIZE-1)      //栈满，报错
        return false;

    S->data[++S->top]=x;                //指针先加，再入栈
    return true;
}

//出栈操作
bool stack_pop(stack *S){
    if(S->top == -1)                       //栈空，报错
        return false;
    S->top--;                              //先出栈，指针再减
    return true;
}

实例：带函数优先级与函数生命周期的任务栈实现UI页面切换

1.4 Scheduler 软件定时器

0x1abin-MultiTimer

基础的软件定时器实现如下（回调函数+周期时间+最后运行时间戳）

Scheduler.c

typedef struct
{
    void(*task_func)(void);
    uint16_t interval_ticks;
    uint32_t tick_last_run;
}sched_task_st;


static void Loop_1ms(void) // 1ms执行一次
{

}

static void Loop_10ms(void) // 10ms执行一次
{

}

static void Loop_100ms(void) // 100ms执行一次
{

}

static void Loop_500ms(void) // 500ms执行一次
{

}

static void Loop_1000ms(void) // 1S执行一次
{

}

static sched_task_st sched_tasks[] =
{

    {
        .task_func = Loop_1ms,
        .interval_ticks = 1,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_10ms,
        .interval_ticks = 10,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_100ms,
        .interval_ticks = 100,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_500ms,
        .interval_ticks = 500,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_1000ms,
        .interval_ticks = 1000,
        .tick_last_run = 0
    },

};

#define TASK_NUM (sizeof(sched_tasks) / sizeof(sched_task_t))

void scheduler_setup(void)
{
    uint8_t index = 0;
    //初始化任务表
    for (index = 0; index < TASK_NUM; index++)
    {
        if (sched_tasks[index].interval_ticks < 1)
        {
            sched_tasks[index].interval_ticks = 1;
        }
    }
}

void scheduler_run(void)
{
    uint8_t index = 0;
    for (index = 0; index < TASK_NUM; index++)
    {
        //uint32_t system_gettick(void) { return system_param.system_tick; }

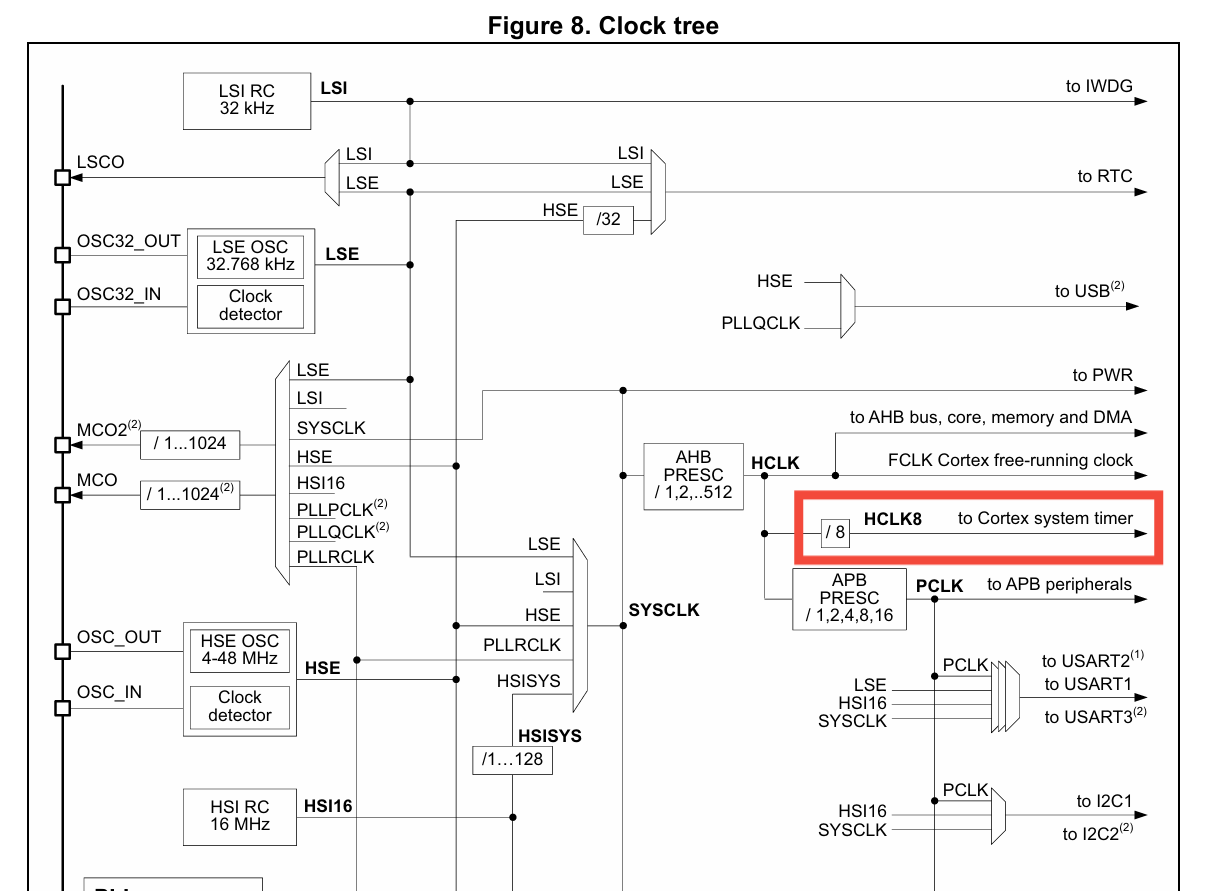

        //滴答定时器/通用定时器 1ms中断，使得system_param.system_tick++;
        uint32_t tick_now = system_gettick();

        if (tick_now - sched_tasks[index].tick_last_run >= sched_tasks[index].interval_ticks)
        {
            sched_tasks[index].tick_last_run = tick_now;
            sched_tasks[index].task_func();
        }
    }
}

1.5 KeyScan 按键扫描

0x1abin-MultiButton

murphyzhao-FlexibleButton

MultiButton与FlexibleButton：通过阅读源码可以发现，MultiButton与FlexibleButton架构类似，都是轮询+状态机识别按键状态，通过扫描-设置事件-触发对应事件callback，并不存在架构上的区别，只不过FlexibleButton代码看起来更精简一些

另外附上个人总结出来的，一套按键扫描与处理流程，处理思想

0/1 bitmap 全按键键值位图 + 键值事件判断状态机 + 事件缓存消息队列 + 取队列执行对应回调函数

#include "keyscan.h"

#define KEY_NUM             2 // 按键实例总数量

/////////////////// 独立按键引脚读取函数 ///////////////////
uint8_t key_0_readpin(void){
   return HAL_GPIO_ReadPin(K0_PORT,K0_PIN);
}
uint8_t key_1_readpin(void){
   return HAL_GPIO_ReadPin(K1_PORT,K1_PIN);
}

/////////////////// 独立按键状态机实例 ///////////////////
KeyFsm key_0 = {
    .fsm_state = KEY_STATE_IDLE,
    .last_fsm_state = KEY_STATE_IDLE,
    .event = KEY_EVENT_NONE,
    .last_state = KEY_RELEASED,
    .press_time = 0,
    .detect_time = 0,
    .debounce_time = 20,     // 默认消抖时间20ms
    .long_press_time = 1000,  // 默认长按判定时间1000ms
    .key_bit = KEY_VALUE_BIT_0,
    .read_pin = &key_0_readpin
};
KeyFsm key_1 = {
    .fsm_state = KEY_STATE_IDLE,
    .last_fsm_state = KEY_STATE_IDLE,
    .event = KEY_EVENT_NONE,
    .last_state = KEY_RELEASED,
    .press_time = 0,
    .detect_time = 0,
    .debounce_time = 20,     // 默认消抖时间20ms
    .long_press_time = 50,  // 默认长按判定时间1000ms
    .key_bit = KEY_VALUE_BIT_1,
    .read_pin = &key_1_readpin
};

/////////////////// 独立按键实例集合 ///////////////////
KeyFsm* key_array[KEY_NUM] = {&key_0, &key_1};

/////////////////// 整体键值位图 ///////////////////
uint16_t key_value_bitmap = 0;

/////////////////// 整体键值状态机实例 ///////////////////
KeyValueFsm key_value_all = {
    .fsm_state = KEY_STATE_IDLE,
    .last_fsm_state = KEY_STATE_IDLE,
    .event = KEY_EVENT_NONE,
    .last_value = KEY_VALUE_NULL,
    .press_time = 0,
    .detect_time = 0,
    .debounce_time = 40,
    .combo_key_long_press_judge_time = 400,
    .long_press_time = 1000,
    .key_value = 0
};

/**
* @brief 单个按键状态机处理函数
*
* @param key_fsm 被处理的目标（按键状态机实例），结构体指针形式
* @param current_state 传入的目标（按键状态机实例）当前按键状态
*/
static void key_fsm_process(KeyFsm* key_fsm, uint8_t current_state) {

    uint32_t current_time = system_gettick();  // 获取当前时间(ms)

    switch (key_fsm->fsm_state) {
        case KEY_STATE_IDLE:
            // 检测到按键按下(假设0为按下状态)
            if (current_state == KEY_PRESSED && key_fsm->last_state == KEY_RELEASED) {
                key_fsm->fsm_state = KEY_STATE_PRESS_DETECT;
                key_fsm->detect_time = current_time;
            }
            break;

        case KEY_STATE_PRESS_DETECT:
            // 消抖检测: 保持按下状态超过消抖时间
            if (current_state == KEY_PRESSED) {
                if (current_time - key_fsm->detect_time >= key_fsm->debounce_time) {
                    key_fsm->fsm_state = KEY_STATE_PRESSED;
                    key_fsm->press_time = current_time;
                }
            }
            else {
                // 未通过消抖，回到空闲状态
                key_fsm->fsm_state = KEY_STATE_IDLE;
            }
            break;

        case KEY_STATE_PRESSED:
            // 按键释放
            if (current_state == KEY_RELEASED) {
                key_fsm->last_fsm_state = KEY_STATE_PRESSED;
                key_fsm->fsm_state = KEY_STATE_RELEASE_DETECT;
                key_fsm->detect_time = current_time;
            }
            // 检测长按
            else if (current_time - key_fsm->press_time >= key_fsm->long_press_time) {
                key_fsm->fsm_state = KEY_STATE_LONG_PRESS;
                key_fsm->event = KEY_EVENT_LONG_PRESS;
            }
            break;

        case KEY_STATE_LONG_PRESS:
            // 长按状态下释放按键
            if (current_state == KEY_RELEASED) {
                key_fsm->last_fsm_state =KEY_STATE_LONG_PRESS;
                key_fsm->fsm_state = KEY_STATE_RELEASE_DETECT;
                key_fsm->detect_time = current_time;
            }
            break;

        case KEY_STATE_RELEASE_DETECT:
            // 消抖检测: 保持释放状态超过消抖时间
            if (current_state == KEY_RELEASED) {
                if (current_time - key_fsm->detect_time >= key_fsm->debounce_time) {
                    // 根据上次状态机状态，判断是短按还是长按后释放
                    if (key_fsm->last_fsm_state == KEY_STATE_PRESSED) {
                        key_fsm->event = KEY_EVENT_SHORT_PRESS;
                    }
                    key_fsm->fsm_state = KEY_STATE_IDLE;
                    key_fsm->last_fsm_state = KEY_STATE_IDLE;
                }
            }
            else {
                // 未通过消抖，回到按下状态
                key_fsm->fsm_state = (key_fsm->fsm_state == KEY_STATE_LONG_PRESS) ?
                                        KEY_STATE_LONG_PRESS : KEY_STATE_PRESSED;
            }
            break;

        default:
            key_fsm->fsm_state = KEY_STATE_IDLE;
            break;
    }

    key_fsm->last_state = (KeyState)current_state;
}

/**
* @brief 将按键事件投递到按键消息队列
*
* @param key_value 本次键值（按键状态位掩码）
* @param event 事件类型
* @note 队列满时直接丢弃，避免阻塞按键扫描
*/
static void key_value_send_event(uint16_t key_value, KeyEvent event) {
    KeyMsg msg;

    if (key_msg_queue == NULL) {
        return;
    }

    msg.key_value = key_value;
    msg.event = event;
    (void)xQueueSend(key_msg_queue, &msg, 0);
}

/**
* @brief 整包键值状态机处理函数，应定期调用(与 key_scan 同频)
*
* @param current_value 本次扫描得到的所有按键状态位掩码
* @note 消抖后稳定按下/释放或达到长按时间时产生事件，
*       事件连同本次键值一并投递到按键消息队列
*/
void key_value_all_fsm_process(uint16_t current_value) {

    uint32_t current_time = system_gettick();  // 获取当前时间(ms)

    switch (key_value_all.fsm_state) {
        case KEY_STATE_IDLE:
            // 检测到按键按下，且上次为释放状态
            if ((current_value != KEY_VALUE_NULL) && (KEY_VALUE_NULL == key_value_all.last_value)) {
                key_value_all.fsm_state = KEY_STATE_PRESS_DETECT;
                key_value_all.detect_time = current_time;
            }
            break;

        case KEY_STATE_PRESS_DETECT:
            // 消抖检测: 保持按下状态超过消抖时间
            if (current_value) {
                if (current_time - key_value_all.detect_time >= key_value_all.debounce_time) {
                    key_value_all.fsm_state = KEY_STATE_PRESSED;
                    key_value_all.press_time = current_time;
                    key_value_all.key_value = current_value;
                }
            }
            else {
                // 未通过消抖，回到空闲状态
                key_value_all.fsm_state = KEY_STATE_IDLE;
            }
            break;

        case KEY_STATE_PRESSED:
            // 按键释放
            if (KEY_VALUE_NULL == current_value) {
                key_value_all.last_fsm_state = KEY_STATE_PRESSED;
                key_value_all.fsm_state = KEY_STATE_RELEASE_DETECT;
                key_value_all.detect_time = current_time;
            }
            //过程中键值发生变化
            else if (current_value != key_value_all.last_value) {
                if(current_time - key_value_all.press_time >= key_value_all.combo_key_long_press_judge_time)
                {
                    key_value_all.fsm_state = KEY_STATE_IDLE;
                    key_value_all.last_fsm_state = KEY_STATE_IDLE;
                }
            }
            //键值不变
            else if (current_time - key_value_all.press_time >= key_value_all.long_press_time) {
                key_value_all.fsm_state = KEY_STATE_LONG_PRESS;
                key_value_all.event = KEY_EVENT_LONG_PRESS;
                key_value_send_event(key_value_all.key_value, key_value_all.event);
                log(0, "long_press_event: %04x\r\n", key_value_all.key_value);
            }
            break;

        case KEY_STATE_LONG_PRESS:
            // 长按状态下释放按键
            if (KEY_VALUE_NULL == current_value) {
                key_value_all.last_fsm_state = KEY_STATE_LONG_PRESS;
                key_value_all.fsm_state = KEY_STATE_RELEASE_DETECT;
                key_value_all.detect_time = current_time;
            }
            break;

        case KEY_STATE_RELEASE_DETECT:
            // 消抖检测: 保持释放状态超过消抖时间
            if (KEY_VALUE_NULL == current_value) {
                if (current_time - key_value_all.detect_time >= key_value_all.debounce_time) {
                    // 根据上次状态机状态，判断是短按还是长按后释放
                    if (KEY_STATE_PRESSED == key_value_all.last_fsm_state) {
                        key_value_all.event = KEY_EVENT_SHORT_PRESS;
                        key_value_send_event(key_value_all.key_value, key_value_all.event);
                        log(0, "short_press_event: %04x\r\n", key_value_all.key_value);
                    }
                    key_value_all.fsm_state = KEY_STATE_IDLE;
                    key_value_all.last_fsm_state = KEY_STATE_IDLE;
                }
            }
            else {
                // 未通过消抖，回到按下状态
                key_value_all.fsm_state = (key_value_all.fsm_state == KEY_STATE_LONG_PRESS) ?
                                        KEY_STATE_LONG_PRESS : KEY_STATE_PRESSED;
            }
            break;

        default:
            key_value_all.fsm_state = KEY_STATE_IDLE;
            break;
    }

    key_value_all.last_value = current_value;// 保存本次以对比下一次
}

/**
* @brief 按键扫描函数，应定期调用(建议10ms一次)
*
*/
void key_scan(void) {

    uint8_t i = 0;
    uint8_t current_state;

    // 遍历所有按键实例集合
    for (i = 0; i < KEY_NUM; i++)
    {
        if (key_array[i]->read_pin == NULL) {
            return;
        }

        // 读取当前按键状态
        current_state = key_array[i]->read_pin();
        // // 处理状态机，逐个按键
        // key_fsm_process(key_array[i], current_state);

        // 更新按键位值
        if(current_state == KEY_PRESSED)
        {
            SET_BIT(key_value_bitmap, key_array[i]->key_bit);
        }
        else
        {
            CLEAR_BIT(key_value_bitmap, key_array[i]->key_bit);
        }
    }
    // 处理状态机，整体键值
    key_value_all_fsm_process(key_value_bitmap);
}

#ifndef __KEYSCAN_H__
#define __KEYSCAN_H__

#define KEY_VALUE_NULL       (0x00)
#define KEY_VALUE_BIT_0      (0x01<<0)
#define KEY_VALUE_BIT_1      (0x01<<1)

// 按键按下状态枚举
typedef enum {
    KEY_PRESSED,
    KEY_RELEASED
} KeyState;

// 按键状态枚举
typedef enum {
    KEY_STATE_IDLE,          // 空闲状态
    KEY_STATE_PRESS_DETECT,  // 检测到按下，消抖中
    KEY_STATE_PRESSED,       // 已按下状态
    KEY_STATE_LONG_PRESS,    // 长按状态
    KEY_STATE_RELEASE_DETECT // 检测到释放，消抖中
} KeyFsmState;

// 按键事件枚举
typedef enum {
    KEY_EVENT_NONE,          // 无事件
    KEY_EVENT_SHORT_PRESS,   // 短按事件
    KEY_EVENT_LONG_PRESS     // 长按事件
} KeyEvent;

// 按键状态机结构体
typedef struct {
    KeyFsmState fsm_state;          // 状态机当前状态
    KeyFsmState last_fsm_state;     // 上一次状态机状态，用于判定按键事件
    KeyEvent event;          // 当前事件
    KeyState last_state;// 上一次读取的按键状态
    uint32_t press_time;     // 按下时间戳
    uint32_t detect_time;    // 检测开始时间戳
    uint16_t debounce_time;  // 消抖时间(ms)
    uint16_t long_press_time;// 长按判定时间(ms)
    uint16_t key_bit;        // 按键状态位掩码
    uint8_t (*read_pin)(void);// 读取按键引脚状态的函数指针
} KeyFsm;

// 整体键值状态机结构体
// 说明：状态(state)类型为 KeyEvent，同时表示"当前按键阶段"与"待上报事件"
typedef struct {
    KeyFsmState fsm_state;          // 状态机当前状态
    KeyFsmState last_fsm_state;     // 上一次状态机状态，用于判定按键事件
    KeyEvent event;          // 当前事件
    uint16_t last_value;     // 上一次采样的键值
    uint32_t press_time;     // 稳定按下的时间戳
    uint32_t detect_time;    // 采样发生变化的时刻（消抖窗口起点）
    uint16_t debounce_time;  // 消抖时间,也是组合键短按判断窗口时间(ms)
    uint16_t combo_key_long_press_judge_time;// 组合键长按判断窗口时间(ms)
    uint16_t long_press_time;// 长按判定时间(ms)
    uint16_t key_value;      // 本次事件对应的键值（按键状态位掩码）
} KeyValueFsm;

// 按键消息，投递到按键消息队列
typedef struct {
    uint16_t key_value;      // 本次键值（按键状态位掩码）
    KeyEvent event;          // 事件类型
} KeyMsg;

#endif

// 使用结构体定义菜单类，并且使用结构体指针跳转菜单层级

#define ARR_LEN(ARR)        (sizeof(ARR)/sizeof((ARR)[0]))

typedef struct{
    //当前菜单索引
    uint8_t menu_idx;
    //菜单名称
    uint8_t menu_name[20];
    //菜单函数指针
    void (*func)(void);
}menu;

//首页菜单
menu home_page[] =
{
    {//短信菜单
        .menu_idx = 0,
        .menu_name = "message",
        .func = &message_func
    },
    {//电话菜单
        .menu_idx = 1,
        .menu_name = "call",
        .func = &call_func
    },
    {//设置菜单
        .menu_idx = 2,
        .menu_name = "setting",
        .func = &setting_func
    }
};

//设置菜单——子菜单
menu setting_page[] =
{
    {//时间设置
        .menu_idx = 0,
        .menu_name = "time_setting",
        .func = &time_setting_func
    },
    {//音量设置
        .menu_idx = 1,
        .menu_name = "volume_setting",
        .func = &volume_setting_func
    },
    {//亮度设置
        .menu_idx = 2,
        .menu_name = "brightness_setting",
        .func = &brightness_setting_func
    }
};

//菜单指针
menu *menu_ptr = NULL;

menu_ptr = &home_page[0];//初始化为首页菜单

void setting_func(void)
{
    menu_ptr = &setting_page[0];//跳转到设置菜单
    show_menu(menu_ptr, ARR_LEN(setting_page));
}

1.7 InAppProgram 应用升级

Note

IAP (In Application Program) / OTA (Over The Air)

Bootloader（引导程序）+FlashArea1（APP1应用程序段）+FlashArea2（APP2应用程序备份段）

为了防止IAP升级失败，应该有刷新回滚功能，即备份段（若MCU的FLASH空间足够）

主要在于Bootloader的程序编写，次要在于APP程序中断向量表偏移，以及Boot与APP间的跳转

Bootloader：用通信来接收APP的bin文件，可以写入片内Flash，或SRAM直接跳转。接收完成后应当校验程序是否完整，才能进行跳转

//STM32中的简易的BOOT跳转APP

//确定app程序区首地址
#define FLASH_APP1_ADDR     0x08002000

typedef  void (*iapfun)(void);//定义一个函数类型的参数.

iapfun jump2app;

//设置堆栈地址
__asm void MSR_MSP(uint32_t addr)
{
    MSR MSP, r0             //set Main Stack value
    BX r14
}

//跳转到应用程序段
//appxaddr:用户代码起始地址.
void iap_load_app(uint32_t appxaddr)
{
    if(((*(vu32*)appxaddr)&0x2FFE0000)==0x20000000) //检查栈顶地址是否合法.
    {
        jump2app=(iapfun)*(vu32*)(appxaddr+4);      //用户代码区第二个字为程序开始地址(复位地址)
        MSR_MSP(*(vu32*)appxaddr);                  //初始化APP堆栈指针(用户代码区的第一个字用于存放栈顶地址)
        jump2app();                                 //跳转到APP.
    }
}

int main(void)
{
    SystemInit();//系统时钟初始化

    if(((*(vu32*)(FLASH_APP1_ADDR+4))&0xFF000000)==0x08000000)//判断是否为0X08XXXXXX.
    {
        iap_load_app(FLASH_APP1_ADDR);//执行FLASH APP代码
    }
}

APP：由于Boot程序已经占用了Flash的一些空间，所以需要根据占用来偏移APP程序的所在空间。另外需要重新定位中断向量表，使得APP程序里中断可以正常运行
```
#define APP_START_ADDRESS   (uint32_t)(0x08002000)

SCB->VTOR = APP_START_ADDRESS; /* Vector Table Relocation in Internal FLASH. */
```
需要注意的是 Cortex-M0 的中断向量表重定位，因为M0架构没有重定位寄存器，使用无法使用SCB->VTOR来重新定位中断向量表。常规的做法是，RAM中腾处一些固定空间，专门存放复制的中断向量表。然后重新定向到RAM地址（通常0x20000000）

STM32 Cortex-M0单片机中断向量表重映射

2. HDL（Hardware Driver Layer）

DataSheet

DataSheet一般会描述器件的各方硬件特性，如芯片概述、功能特性、引脚定义、电气特性、封装特性

STM32F10X DataSheet

MM32F0020 DataSheet

ReferenceManual

ReferenceManual通常是对芯片的详细描述，例如各芯片的架构、存储器、以及外设的功能描述，寄存器描述等

STM32F10X Reference Manual

GD32F10x_User_Manual

MM32F0020_User_Manual

2.1 SysTick 滴答定时器

系统定时器

SysTick是一个内核外设。因为大部分MCU内核都有SysTick这个外设，使得基于SysTick的软件在不同架构MCU之间可以很容易的移植。

SYSTICK的时钟固定为HCLK时钟的1/8，具体可见ReferenceManual->RCC->Clock中的时钟树

下面截取了STM32G030的时钟树，可以看见systick是8分频的，其他系列MCU也一样

基于Systick，我们可以实现delay_ms()与delay_us()。

STM32延时函数的三种方法及各自的优缺点——最好掌握第三种

STM32入门：Systick（嘀嗒定时器）学习

delay.c

// 以72Mhz的STM32F103举例，其SysTick 频率默认为 f = 9MHz（SysTick对HCLK进行8分频）
// 也就是T = 1/f = 1/9000000 s = 1/9 us 机器数减1
// 故 fac_us = 9（fac_us代表每个us需要的systick时钟数）
// 而 fac_ms = 9000（代表每个ms需要的systick时钟数）
static uint32_t fac_us = 0;
static uint32_t fac_ms = 0;

void delay_init(void)
{
    fac_us = HAL_RCC_GetSysClockFreq()/1000000/8;
    fac_ms = HAL_RCC_GetSysClockFreq()/1000/8;
}

// LOAD 是 SysTick 的一个寄存器，为24位计数器，也就是它是有限制的
// 因此 nms，nus 参数也是有上限的！！！
// 即fac_us*nus < 0xFFFFFF，fac_ms*nms < 0xFFFFFF
void delay_us(uint32_t nus)
{
    uint32_t temp;
    SysTick->LOAD = fac_us*nus;
    SysTick->VAL=0X00;//清空计数器
    SysTick->CTRL=0X01;//使能，减到零是无动作，采用外部时钟源
    do
    {
    temp=SysTick->CTRL;//读取当前倒计数值
    }while((temp&0x01)&&(!(temp&(1<<16))));//等待时间到达
    SysTick->CTRL=0x00; //关闭计数器
    SysTick->VAL =0X00; //清空计数器
}

void delay_ms(uint32_t nms)
{
    uint32_t temp;
    SysTick->LOAD = fac_ms*nms;
    SysTick->VAL=0X00;//清空计数器
    SysTick->CTRL=0X01;//使能，减到零是无动作，采用外部时钟源
    do
    {
    temp=SysTick->CTRL;//读取当前倒计数值
    }while((temp&0x01)&&(!(temp&(1<<16))));//等待时间到达
    SysTick->CTRL=0x00; //关闭计数器
    SysTick->VAL =0X00; //清空计数器
}

基于Systick，也可以作为一个定时器来使用，产生定时中断提供系统时基

SysTick_Handler

// 1——滴答定时器配置 SysTick_Config
// f = 72Mhz时钟频率举例，1秒的时间内产生72000000个计数。
// T = 1/f = 1/72000 000。
// 72000 000 / 1000 = 72000，也就是设置计数到72000次，产生一次中断。
// 72000*T = 1/1000 = 0.001s = 1ms
SysTick_Config(SystemCoreClock / 1000);//SystemCoreClock 为MCU主频 .

// 2——滴答中断处理函数 SysTick_Handler
void SysTick_Handler()//滴答中断处理函数
{

}

2.2 RCC 复位和时钟控制

RCC（Reset and Clock Control）

RCC是STM32微控制器中的一个重要模块。用于管理系统的时钟和复位功能。

初始化给MCU配置时钟频率时，必须要时钟RCC寄存器

RCC 模块负责为各个外设提供时钟信号，并控制这些时钟信号的通断

2.3 GPIO 通用输入输出

General Purpose Input Output

1） GPIO_Mode_AIN 模拟输入；功耗最低的IO状态，ADC输入等

对 I/O 端口进行编程作为模拟输入时：1）输出缓冲器被关闭； 2）施密特触发器输入被禁用，因此I/O引脚的每个模拟值零消耗。施密特触发器的输出被强制为恒定值0； 3）上拉和下拉电阻被硬件关闭；

2） GPIO_Mode_IN_FLOATING 浮空输入；常用于按键IO输入

3） GPIO_Mode_IPD 下拉输入；默认低电平，检测上升沿

4） GPIO_Mode_IPU 上拉输入；默认高电平，检测下升沿

5） GPIO_Mode_Out_OD 开漏输出；

适合多设备共享总线的场景，如I2C总线、SMBus等。可以通过外部上拉电阻灵活调整高电平电压，适合不同电源电压的设备互联。常用于需要逻辑“与”操作的场景（线与逻辑），即多个开漏输出连接到同一条总线，只有所有输出都为低电平时，总线才为低电平。

6） GPIO_Mode_Out_PP 推挽输出；

适合需要直接驱动负载的场景，如控制LED、驱动电机等。常用于单设备输出，不需要与其他设备共享总线。

7） GPIO_Mode_AF_OD 复用开漏输出；IIC

8） GPIO_Mode_AF_PP 复用推挽输出。UART, SPI

推挽输出与开漏输出的区别

2.4 EXIT 外部中断

2.5 TIM 定时器

2.6 ADC 模数转换器

2.7 DMA 直接内存访问

2.8 PWR 电源控制

MCU低功耗控制

微控制器中，PWR（Power Control）模块负责管理芯片的供电和电源控制，支持多种工作模式以降低功耗。

PWR模块通过配置控制寄存器来实现这些模式的切换和管理。例如工作模式、睡眠模式sleep、待机模式standby、停止模式stop等。

在很多应用场合中都对电子设备的功耗要求非常苛刻。

例如某些传感器信息采集设备，仅靠小型的电池提供电源，要求工作长达数年之久，且期间不需要任何维护。

例如智能穿戴设备的小型化要求，电池体积不能太大导致容量也比较小，所以有必要从控制功耗入手，提高设备的续行时间。

PWR_电源管理器

可编程电压监测器

可编程电压监测器PVD（Programmable Voltage Detector）可以用来监视芯片的供电电压，在供电电压下降到给定的阈值以下时，产生一个中断，软件可以做紧急处理。当供电电压又恢复到给定的阈值以上时，也会产生一个中断，软件处理供电恢复。供电下降的阈值与供电上升的阈值有一个固定的差值，这就是PVD迟滞电压，通过列出的PVD阈值数据可以看到这个差别。引入这个差值的目的是为了防止电压在阈值上下小幅抖动，而频繁地产生中断。

PWR_功耗控制

模式的典型电流值

既然是低功耗，那么我们最关注的是在恒压供电下，系统当前状态下的电流值是多少(P = UI)

MCU开发时，我们都需要的两个关于芯片手——DataSheet & ReferenceManual。DataSheet会描述器件的各方硬件特性，一般包含芯片概述、功能特性、引脚定义、电气特性、封装特性

各模式下的典型电流值，一般可以这样找到：电气特性(Electrical characteristics)——工作条件(Operating conditions)——供电电流特性(Supply current characteristics)

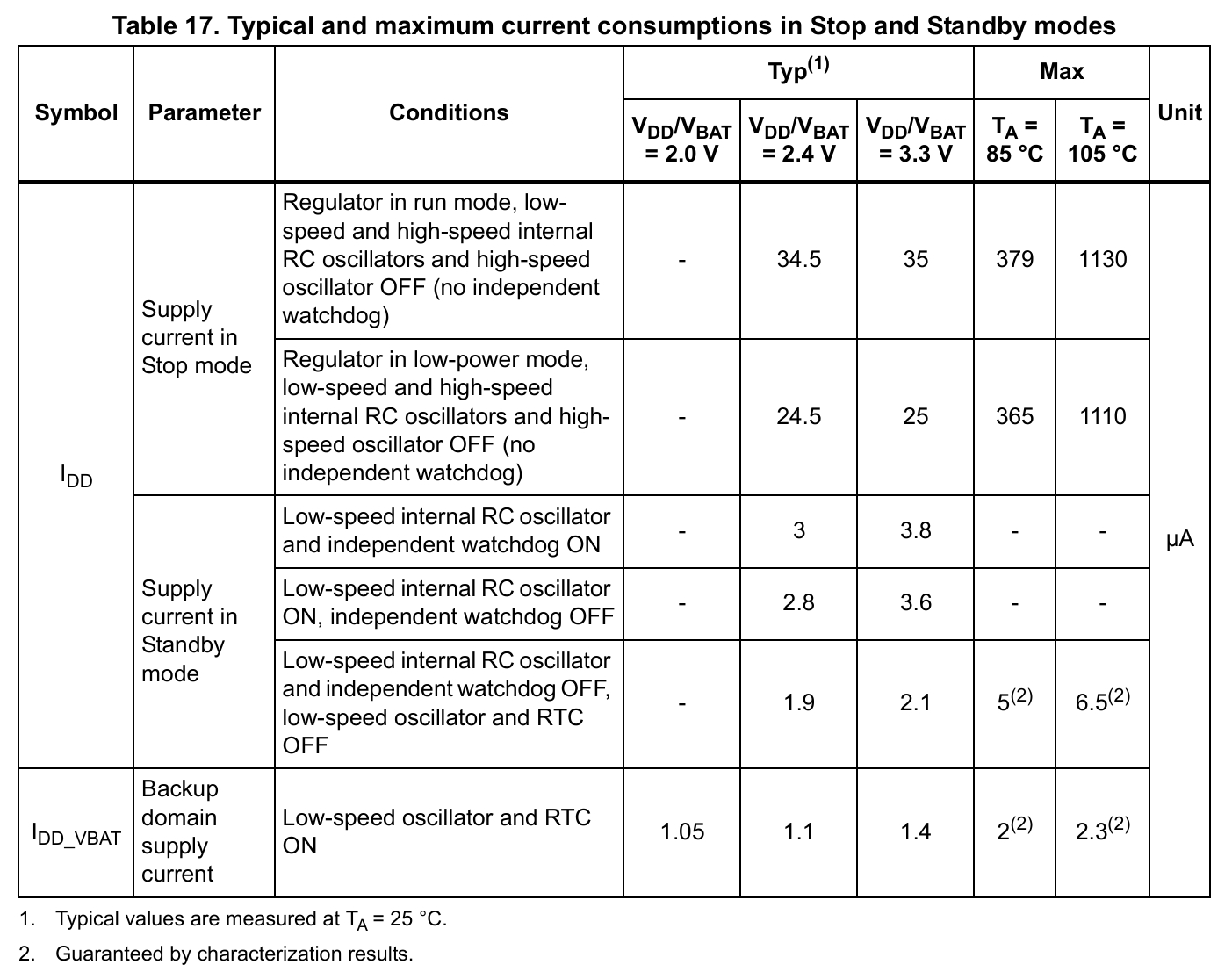

例如，这是stm32f10x Datasheet中，Standby和Stop模式的典型电流值
PWR__模式的进入与唤醒

WFI和WFE是两个让ARM核进入low-power standby模式的指令，由ARM architecture定义，由ARM core实现。
1. WFI (Wait for Interrupt)

  任意中断线可以被设置为进入、退出低功耗的条件。

  在以下条件下执行 WFI（Wait for Interrupt）指令：

  任一外部中断线被设置为中断模式（相应的外部中断向量在 NVIC 中必须使能）
2. WFE (Wait for Event)

  任意事件模式可以被设置为进入、退出低功耗的条件。

  在以下条件下执行 WFE（Wait for Event）指令：

  任一外部中断线被设置为事件模式，例如看门狗中断；
PWR__优化系统功耗

STM32低功耗模式下GPIO如何配置最节能？

2.9 IWDG 独立看门狗

独立看门狗

独立看门狗————成熟产品必需的外设。在产品的实际使用场景中，会有多种多样的因素，或是程序不当，导致产品死机。想象一下，当电脑卡死时，你最想做的是什么？大部分应该都是想按下那该死的开机键重启电脑吧，和电脑一样，制作出来的小电子产品也可能存在死机的风险，但是此时就没有那个开机键了，更有某些极端情况下，我们接触不到设备，例如安放在高塔上的电子设备。如果发生了死机，如何让它重启再工作呢？

我们希望有个作用的角色，当程序阻塞卡死时，有个守卫能够发现这个事情并且自动帮我们重新开机。如同守卫大门的狗，每当陌生人来到的时候，可以给我们释放危险信号。看门狗WDG就是为了这个场景而生的。它就像个计数器，我们会给它设定一个目标计数值（初始化看门狗），当向上/向下计数溢出时，它会自动触发系统复位。所以我们要在正常运行的程序中，重置看门狗的计数，而使得它不会溢出而触发系统复位，这个动作也叫做（喂狗FeedDog）。如果程序卡死了，那我们这个喂狗动作也被打断，看门狗此时溢出，帮助我们自动完成硬件复位。

2.10 FLASH 片内存储

Flash latency

Flash latency（闪存延迟）指的是从 CPU 或控制器发出读取 / 写入请求，到 Flash 存储器完成操作并返回数据 / 确认的时间间隔，本质是衡量 Flash 响应速度的核心指标。

它的产生核心源于 Flash 的物理特性：Flash 存储单元的擦除、编程操作需通过电荷迁移实现，无法像 SRAM 那样即时响应，因此存在固有延迟。通常分为两类：

读取延迟（Read Latency）：最受关注的类型，即 CPU 请求读取某地址数据后，等待数据返回的时间，直接影响程序执行效率（尤其 MCU 从 Flash 运行代码时）。
写入 / 擦除延迟（Program/Erase Latency）：执行数据写入或区块擦除操作的耗时，通常远长于读取延迟（例如擦除一个 Flash 扇区可能需要毫秒级，而读取仅需几十纳秒）。

FLASH的速度是有限的，有时并不能与核心频率一样，按手册要求，当主频为24MHz或以下时，可以将LATENCY设置为0，48MHz时设置为 1，主频72MHz 需要插入2个等待，将速度降到72/3=24Mhz。否则有可能取指不稳定。意思就是不管HCLK有多高，取指令的速度最高为24Mhz。如果程序中单周期指令占绝大多数，简单核心中没有cache，即使使用流水线，实际指令运行速度也就是24M。

UART 通信协议

Universal Asynchronous Receiver / Transmitter 通用异步收发器

这可能是嵌入式最重要的通信方式了。在开发调试中，最常见最简便的通信方式。一个方向只需一条SDA数据线即可

常见通信速率：115200bps，19200bps，9600bps。

全双工：双数据线，RX接收，TX发送，故为全双工（收发同时进行）

异步：无同步时钟线CLK，故为异步信号，数据传输不稳定、不可靠。

既然有异步串行收发器，那肯定也有同步串行收发器。

USART(Universal Synchronous/Asynchronous Receiver/Transmitter)也就是同步/异步串行收发器。

相比 UART 多了一条时钟线，用于信号同步。一般 USART 是可以作为 UART使用的，也就是不使用其同步的功能

UART通信协议时序解析

起始位：标志数据帧开始，接收端通过检测下降沿触发同步。

数据位：常用8位，最低位在前LSB，最高位在后MSB。

奇偶校验位：可选项，一般不加

校验类型	规则	特点
无校验	不添加校验位	节省1bit时间，无检错能力
奇校验	使得数据位+校验位中1的总数为奇数	检测单比特错误
偶校验	使得数据位+校验位中1的总数为偶数	检测单比特错误
Mark	固定为1	作为第9位数据使用
Space	固定为0	作为第9位数据使用

停止位：高电平，标志帧结束，并为下一帧提供缓冲时间。

常规包：1位起始位 + 8位数据位 + 1位停止位。故传输1byte = 8bit data需要10bit，在9600波特率下，10bit大概花费1ms的传输时间

UART Protocol Overview TI Precision Labs

UART通信协议详解

UART_断包方式

断包方式总结

推荐程度：串口帧空闲断包（硬件） > 帧头帧尾断包（软件） > 接收间隔断包（软件）

帧空闲断包：硬件配置即可，无需逻辑代码。中断包时间很快，响应延时低。断产生少，只产生在帧空闲的时候，不影响系统。

帧头帧尾断包：需要编写逻辑代码，好在断包可靠性强，响应延时低。高通信速率下，进中断太过频繁，影响系统实时性。

接收间隔断包：需要编写逻辑代码，灵活性强，可自定义间隔。但必须根据间隔超时来断包，导致在低速通信下，响应延时高的问题。高通信速率下，进中断太过频繁，影响系统实时性。

断包容错率：帧头帧尾断包（软件） > 接收中断间隔断包（软件）> 串口帧空闲断包（硬件）

根据数据帧的帧头帧尾进行断包（软件实现）

定义数据包的帧头，帧尾，以及数据长度，校验码

ASCII码数据包：可以使用0x0D 0x0A（'\r\n'）断包，不会产生重复

HEX码数据包：无法使用0x0D 0x0A断包，因为可能会有相同的hex数据，需要自己灵活定义，常见的有0x55，0xAA等。
接收中断触发，触发间隔计时断包（软件实现）

通过字节间间隔断包，不用像帧头帧尾断包一样，需要考虑包含帧头尾数据的情况

可以根据UART的波特率计算出串口传输单字节（即1bit起始+8bit数据+1bit停止 = 10bit）的时间。通过自己设定的时间间隔来拆分数据帧。

例如在数据接收的过程中判断当字符间隔大于3.5个字节（modbus协议常用），则认为当前数据帧传输完毕，使用modbus协议时，可以采用该方法。

该方法的优越性：在于可以人为设定间隔时间判断断包，可以考虑传输意外，设置一个最小时间，来提高断包容错率。较为灵活。
帧空闲中断（硬件实现）

一般我们串口接收的时候都是使用的RXNE,接收到一个字节数据就进入一次中断，然后把它放入缓存，但是数据量很大的时候会频繁进入中断影响单片机的时效性。这时就可以使用到IDLE空闲中断，即在接收到一段数据后在一定的时间检测到没有数据到来，就认为此时串口总线空闲便产生一个空闲中断。

配置该中断使能后，串口会判断总线上一个字节的时间间隔内（STM32的IDLE中断极限间隔是1.5byte），有没有再次接收到数据。

如果没有则当前一帧数据接收完成，产生IDLE中断。认为该帧传输完成，即进行下一帧的接收。对于发送方要求较严格（不用考虑传输意外），采用该方法较好。

该方法优越性：硬件处理，软件编写简单。不用频繁进中断影响程序时序。

串口接收完整一帧数据包的3种方法_串口接收一帧数据及解析

STM32 hal库串口空闲中断最新用法

STM32 系列基于HAL库的串口DMA空闲中断接收+串口DMA发送

UART_中断实现

硬件UART配置——四步两函数

配置1 配置IO复用为串口，TX（AF_PP）推免输出，RX（IPU）上拉输入

配置2 配置串口NVIC中断管理

配置3 配置UART传输参数，波特率、校验位、结束位

配置4 配置DMA，如果需要DMA

函数1 中断处理函数，UART_IRQHandler()

函数2 串口发送函数，可以重定向 fputc(), 从而使用 printf()

//库函数——中断控制收发+接收状态标志位
uart_parameter_str uart_param[UART_NUM];

void UART1_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;
    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA, ENABLE);

    GPIO_PinAFConfig(GPIOA, GPIO_PinSource3, GPIO_AF_1);
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource12, GPIO_AF_1);
    //UART1_TX   GPIOA.12
    GPIO_StructInit(&GPIO_InitStruct);
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    //UART1_RX    GPIOA.3
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

void UART1_Config(uint32_t baudrate)
{
    NVIC_InitTypeDef NVIC_InitStruct;
    UART_InitTypeDef UART_InitStruct;

    UART1_GPIO_Init();
    //enable UART1,GPIOA clock
    RCC_APB1PeriphClockCmd(RCC_APB1ENR_UART1, ENABLE);
    //baud rate
    UART_StructInit(&UART_InitStruct);
    UART_InitStruct.BaudRate = baudrate;
    //The word length is in 8-bit data format.
    UART_InitStruct.WordLength = UART_WordLength_8b;
    UART_InitStruct.StopBits = UART_StopBits_1;
    //No even check bit.
    UART_InitStruct.Parity = UART_Parity_No;
    //No hardware data flow control.
    UART_InitStruct.HWFlowControl = UART_HWFlowControl_None;
    UART_InitStruct.Mode = UART_Mode_Rx | UART_Mode_Tx;
    UART_Init(UART1, &UART_InitStruct);
    //clear itflg
    UART_ClearITPendingBit(UART1,(UART_OVER_ERR|UART_IER_RX));
    //uart ITConfig
    UART_ITConfig(UART1, (UART_OVER_ERR|UART_IER_RX), ENABLE);
    //NVIC config
    NVIC_InitStruct.NVIC_IRQChannel = UART1_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPriority = 0x01;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);
    //uart enable
    UART_Cmd(UART1, ENABLE);
}
/**
 * @brief 串口接收监测，请1ms执行一次
*/
void uart_timeout(void)
{
    uint8_t i = 0;
    for (; i < UART_NUM; i++)
    {
        if(READ_BIT(uart_param[i].uart_flag, FLAG_UART_RECVING))
        {
            uart_param[i].recv_timeout++;
            //5ms没有再收到数据，表示超时
            if (uart_param[i].recv_timeout > 5)
            {
                CLEAR_BIT(uart_param[i].uart_flag, FLAG_UART_RECVING);
            }
        }
    }
}
/*-------------------------------------发送部分-------------------------------------*/
/**
 * @brief 开启串口发送
 * @param uart_idx 串口序列号
*/
void UART_StartTX(uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            UART_ITConfig(UART1, UART_IER_TX, ENABLE);
        break;

        case UART_IDX_2:
            UART_ITConfig(UART2, UART_IER_TX, ENABLE);
        break;

        ....

        default:
        break;
    }
}
/**
 * @brief 停止串口发送
 * @param uart_idx 串口序列号
*/
void UART_StopTX(uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            UART_ITConfig(UART1, UART_IER_TX, DISABLE);
        break;

        case UART_IDX_2:
            UART_ITConfig(UART2, UART_IER_TX, DISABLE);
        break;

        ....

        default:
        break;
    }
}
/**
 * @brief 串口发送1个Byte
 * @param uart_idx 串口序列号
*/
void UART_SendByte(uint8_t data, uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            UART1->TDR = data;
        break;

        case UART_IDX_2:
            UART2->TDR = data;
        break;

        ....

        default:
        break;
    }
}
/**
 * @brief 串口发数据缓存
 * @param length 数据缓存长度
 * @param uart_idx 串口序列号
*/
void uart_send_buf(uint8_t length, uint8_t uart_idx)
{
    SET_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_SENDING);
    uart_param[uart_idx].send_index = 1;
    uart_param[uart_idx].send_length = length;
    UART_SendByte(uart_param[uart_idx].send_buf[0], uart_idx);
    UART_StartTX(uart_idx);

    //uart_param[uart_idx].send_index = 0;
    //uart_param[uart_idx].send_length = length;
    //UART_StartTX(uart_idx);
}
/**
 * @brief 串口发送事件，在串口发送中断中调用
 * @param uart_idx 串口序列号
*/
void uart_send_event(uint8_t uart_idx)
{
    if (uart_param[uart_idx].send_index < uart_param[uart_idx].send_length)
    {
        UART_SendByte(uart_param[uart_idx].send_buf[uart_param[uart_idx].send_index], uart_idx);
        uart_param[uart_idx].send_index++;
    }
    else
    {
        CLEAR_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_SENDING);
        UART_StopTX(uart_idx);
    }
}
/*-------------------------------------发送部分-------------------------------------*/

/*-------------------------------------接收部分-------------------------------------*/
/**
 * @brief 串口接收事件，在串口中断中调用
 * @param RX_Data 收到的Byte
 * @param uart_idx 串口序列号
*/
void uart_recv_event(uint8_t RX_Data, uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            // IDLE空闲状态，进入接收状态
            if (0 == READ_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING))
            {
                uart_param[uart_idx].recv_index = 0;
                uart_param[uart_idx].recv_buf[uart_param[uart_idx].recv_index++] = RX_Data;
                SET_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING);
            }
            //进入了接收状态，检查帧尾 0X0D 0X0A
            else
            {
                // 接收到0X0A，并且前一个字节是0X0D，则分包，接收完成
                if((0x0A == RX_Data) && (0x0D == uart_param[uart_idx].recv_buf[uart_param[uart_idx].recv_index - 1]))
                {
                    //判断数据长度，过滤起始0X0D 0X0A
                    if(uart_param[uart_idx].recv_index >= 2)
                        SET_BIT(uart_param[uart_idx].uart_flag, FLAG_FRAME_OK);
                    else
                        CLEAR_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING);
                }
                else
                {
                    // 不是帧尾，接收数据
                    uart_param[uart_idx].recv_buf[uart_param[uart_idx].recv_index++] = RX_Data;
                    //接收报文超过缓冲区长度，重新接收
                    if (uart_param[uart_idx].recv_index >= RECV_BUF_MAX_SIZE)
                    {
                        CLEAR_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING);
                    }
                }
            }
        break;

        case UART_IDX_2:
        break;

        default:
        break;
    }
    //清除超时计数
    uart_param[uart].recv_timeout = 0;
}
/*-------------------------------------接收部分-------------------------------------*/

/*-------------------------------------中断处理-------------------------------------*/
/**
 * @brief UART1中断处理函数
*/
void UART1_IRQHandler(void)
{
    uint8_t RX_Data;
    //send data
    if (UART_GetITStatus(UART1,UART_IT_TXIEN) != RESET)
    {
        if (UART1->IER & UART_IER_TX)
        {
            UART_ClearITPendingBit(UART1, UART_IT_TXIEN);
            uart_send_event(UART_IDX_1);
        }
    }
    //receive data
    if (UART_GetITStatus(UART1,UART_IT_RXIEN) != RESET)
    {
        RX_Data = UART_ReceiveData(UART1);
        uart_recv_event(RX_Data, UART_IDX_1);
        UART_ClearITPendingBit(UART1, UART_IT_RXIEN);
    }
    else if (UART_GetITStatus(UART1,UART_OVER_ERR) != RESET)
    {
        RX_Data = UART_ReceiveData(UART1);
        uart_recv_event(RX_Data, UART_IDX_1);
        UART_ClearITPendingBit(UART1, UART_OVER_ERR);
    }
}
/*-------------------------------------中断处理-------------------------------------*/

#ifndef __UART_H__
#define __UART_H__

#define UART_IDX_1              0           //对应串口1
#define UART_IDX_2              1           //对应串口2
#define UART_NUM                2           //串口总数量

#define FLAG_UART_SENDING       (1 << 0)    //串口发送标识
#define FLAG_UART_RECVING       (1 << 1)    //串口接收标识
#define FLAG_FRAME_OK            (1 << 7)   //串口帧完成标识

#define SEND_BUF_MAX_SIZE       50          //接收缓冲区最大长度
#define RECV_BUF_MAX_SIZE       50          //接收缓冲区最大长度

typedef struct
{
    uint8_t uart_flag;          //串口状态标志
    uint8_t recv_timeout;       //接收超时计数
    uint8_t recv_index;         //当前接收索引
    uint8_t send_index;         //当前发送索引
    uint8_t send_length;        //发送缓存长度
    uint8_t send_buf[SEND_BUF_MAX_SIZE];
    uint8_t recv_buf[RECV_BUF_MAX_SIZE];
}uart_parameter_str;

void uart_timeout(void);
void uart_send_buf(uint8_t length, uint8_t uart);
void uart_send_event(uint8_t uart);
void uart_recv_event(uint8_t RX_Data, uint8_t uart);

#endif

IIC 通信协议

Inter-Integrated Circuit

半双工：单数据线SDA，故为半双工（收发无法同时进行只能选其一）

同步：有同步时钟线CLK，故为同步信号，数据传输稳定、可靠。

IIC原理超详细讲解

IIC的一些要点

三种判断信号：起始信号、停止信号、应答信号（应答与非应答）
通信发起：

从机不能主动发数据。起始信号和终止信号都是由主机发送的。在起始信号产生之后，总线就处于被占用的状态，在终止信号产生之后，总线就处于空闲状态。

SDA 设置输出则是发数据，设置输入则是收数据，需要有主机发出起始信号结束信号。
设备寻址：

主机向从机发送起始信号后的第一个字节8bit是寻址数据，后面的字节都是数据，不再是寻址数据，除非又重新来一个起始信号。

寻址数据8bit。高7bit是地址数据，剩下1bit用来表示传输方向，0写1读。写操作SDA设置输出、读操作SDA设置输入

7bit即2^7 = 128，除去0x00可以寻址127个地址，说明IIC总线上最多挂载127个设备
通信应答：

每当发送器传输完一个字节的数据之后，发送端会等待一定的时间，等接收方的应答信号。

接收端通过拉低SDA数据线，给发送端发送一个应答信号，以提醒发送端我这边已经接受完成，数据可以继续传输，接下来，发送端就可以继续发送数据了。

IIC_写操作

主机首先产生START信号
然后紧跟着发送一个从机地址，这个地址共有7位，紧接着的第8位是数据方向位(R/W)，0表示主机发送数据(写)，1表示主机接收数据(读)
主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，若相同，则认为自己正在被主机寻址，根据R/T位将自己确定为发送器和接收器
这时候主机等待从机的应答信号(A)
当主机收到应答信号时，发送要访问从机的那个地址，继续等待从机的应答信号
当主机收到应答信号时，发送N个字节的数据，继续等待从机的N次应答信号
主机产生停止信号，结束传送过程。

IIC_读操作

主机首先产生START信号
然后紧跟着发送一个从机地址，注意此时该地址的第8位为0，表明是向从机写命令
这时候主机等待从机的应答信号(ACK)
当主机收到应答信号时，发送要访问的地址，继续等待从机的应答信号
当主机收到应答信号后，主机要改变通信模式(主机将由发送变为接收，从机将由接收变为发送)所以主机重新发送一个开始start信号，然后紧跟着发送一个从机地址，注意此时该地址的第8位为1，表明将主机设置成接收模式开始读取数据，
这时候主机等待从机的应答信号，当主机收到应答信号时，就可以接收1个字节的数据，当接收完成后，主机发送非应答信号，表示不在接收数据
主机进而产生停止信号，结束传送过程。

SPI 通信协议

Serial Peripheral interface

全双工：双数据线，MOSI（Master Out Slave In），MISO（Master In Slave Out），故为全双工（收发同时进行）

同步：有同步时钟线CLK，故为同步信号，数据传输稳定、可靠。

CAN 通信协议

Note

半双工：双数据线CANH，CANL，但为差分信号（相同信号），故为半双工（收发无法同时进行只能选其一）

异步：无同步时钟线CLK，故为异步信号，差分信号，双绞线抗干扰，数据稳定、可靠。

USB 通信协议

硬件层（Hardware）

物理接口：USB 电缆（VCC、GND、D+、D-）、连接器（A 型、B 型、Type-C 等）。控制器：主机控制器（如 xHCI）和设备控制器（如 STM32 内置 USB 模块），负责信号收发与底层协议处理。
物理层（Physical Layer）

信号编码：使用 NRZI（非归零反向）编码，通过电平跳变表示数据（如 USB 2.0）。差分信号传输：通过 D + 和 D - 的电压差（±0.3V）传输数据，抗干扰能力强。速率协商：根据设备类型自动协商低速（1.5Mbps）、全速（12Mbps）、高速（480Mbps）等模式。
链路层（Link Layer）

分组格式：将数据封装为固定格式的分组（Packet），包含同步头、地址、数据和 CRC 校验。错误检测与重传：通过 CRC 校验确保数据完整性，错误时触发重传机制。流量控制：使用 NAK（未准备好）、STALL（暂停）等握手信号管理数据传输。
传输层（Transaction Layer）

事务类型：控制事务：设备枚举、配置命令（如获取设备描述符）。批量事务：大数据量传输（如文件拷贝），无严格实时性要求。中断事务：小数据量、周期性传输（如键盘输入）。同步事务：实时数据流（如音频、视频），允许少量错误。事务组成：由令牌（Token）、数据（ Data）和握手（Handshake）三个阶段组成。
协议层（Protocol Layer）

设备类协议：定义设备功能和通信规则，如： HID（人机接口设备）：键盘、鼠标等。 MSC（海量存储设备）：U 盘、移动硬盘。 CDC（通信设备类）：虚拟串口（VCP）。 Audio（音频设备）：麦克风、耳机。设备描述符：设备向主机提供的元数据（如厂商 ID、产品 ID、支持的类）。
应用层（Application Layer）

用户程序：通过操作系统 API（如 Windows 的 CreateFile、Linux 的 /dev/ttyUSB*）访问 USB 设备。驱动程序：将 USB 数据转换为应用可理解的格式（如串口数据、文件流）。

USB通讯方式的学习笔记以及基于CubeMX HAL库的例程验证

stm32-USB使用记录（一）

Chapter1 软件分层设计架构

1. APL (Application Layer)

1.1 LinkList 链表（链式存储线性表）

1.2 Queue 队列（FIFO线性表）

1.3 Stack 栈（FILO线性表）

1.4 Scheduler 软件定时器

1.5 KeyScan 按键扫描

1.6 Menu 多级菜单

1.7 InAppProgram 应用升级

2. HDL（Hardware Driver Layer）

DataSheet

ReferenceManual

2.1 SysTick 滴答定时器

2.2 RCC 复位和时钟控制

2.3 GPIO 通用输入输出

2.4 EXIT 外部中断

2.5 TIM 定时器

2.6 ADC 模数转换器

2.7 DMA 直接内存访问

2.8 PWR 电源控制

PWR_电源管理器

PWR_功耗控制

2.9 IWDG 独立看门狗

2.10 FLASH 片内存储

UART 通信协议

UART_断包方式

UART_中断实现

IIC 通信协议

IIC_写操作

IIC_读操作

SPI 通信协议

CAN 通信协议

USB 通信协议

参考资料

Chapter1 软件分层设计架构

1. APL (Application Layer)

1.1 LinkList 链表（链式存储线性表）

1.2 Queue 队列 （FIFO线性表）

1.3 Stack 栈（FILO线性表）

1.4 Scheduler 软件定时器

1.5 KeyScan 按键扫描

1.6 Menu 多级菜单

1.7 InAppProgram 应用升级

2. HDL（Hardware Driver Layer）

DataSheet

ReferenceManual

2.1 SysTick 滴答定时器

2.2 RCC 复位和时钟控制

2.3 GPIO 通用输入输出

2.4 EXIT 外部中断

2.5 TIM 定时器

2.6 ADC 模数转换器

2.7 DMA 直接内存访问

2.8 PWR 电源控制

PWR_电源管理器

PWR_功耗控制

2.9 IWDG 独立看门狗

2.10 FLASH 片内存储

UART 通信协议

UART_断包方式

UART_中断实现

IIC 通信协议

IIC_写操作

IIC_读操作

SPI 通信协议

CAN 通信协议

USB 通信协议

参考资料

1.2 Queue 队列（FIFO线性表）
