Chapter1 软件分层设计架构

分层设计架构

APL 应用层 (Application Layer)

项目硬件资源之上的代码，例如 scheduler任务调度器，UI交互逻辑等。
FML 设备模块层 (Function Module Layer)

是对一系列HDL操作的再封装，例如该模块某业务功能，是由一系列硬件驱动动作序列组成的。假设定义一个AT24C02(EEPROM)上电数据准确性自检的业务动作（读取数据并比较差异再保存）。需要AT24CXX_Read(),AT24CXX_Write(),等动作序列组成AT24CXX_Check()的业务动作。将这些HDL层的操作序列封装，就是设备模块层
HDL 硬件驱动层(BSP) (Hardware Module Layer)

是对一系列HAL操作的再封装，例如AT24C02(EEPROM)需要一系列IIC动作序列驱动，ST7789(TFT-LCD)需要一系列SPI动作序列驱动。 AT24C02(EEPROM)实现读一个字节的操作，是由若干条IIC动作序列 IIC_Start()，IIC_Send_Byte()，IIC_Wait_Ack()，IIC_Stop() 组成了AT24CXX_ReadOneByte() 将这些动作封装起来，成为具体设备的固定基本操作，就是硬件驱动层
HAL 硬件抽象层（Hardware Abstract Layer）

由厂家提供，是对硬件寄存器操作的封装层。 MCU的内核资源 Systick、NVIC / 片上资源 GPIO、UART、FLASH、ADC等等
UTIL 实用程序（Utility）

组件层，例如CRC算法，Queue循环队列，排序算法，滤波算法等实用程序。

为什么需要分层？

1 解耦合。假设某成熟项目需要替换MCU物料，如果不使用分层的软件架构，那么涉及到底层驱动部分的代码都需要更改，如果使用分层，大部分替换到HDL层，最多到FML层，就替换完成了。或是更换了某个硬件模块，修改对应的FML代码，再向APL提供接口即可。

2 大道至简，越简单、逻辑越清晰的代码，越不容易犯错，即使出错也越容易纠错。合理的软件架构可以节省开发时间，节省调试时间等，时间就是金钱。

1. APL (Application Layer)

1.1 KeyScan 按键扫描

0x1abin-MultiButton

keyscan.c

//结构体面向对象+有限状态机 实现多个按键动作解析。
//只有短按与长按判断，双击不判断，因为有些场景用户希望按键快速按下响应，容易与双击混淆。
#define KEY_NUM             2 // 按键实例总数量
/////////////////// 按键引脚读取函数 ///////////////////
uint8_t key_up_readpin(void){
    return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_7);
}
uint8_t key_down_readpin(void){
    return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4);
}
/////////////////// 按键状态机实例 ///////////////////
KeyFsm key_up = {
    .fsm_state = KEY_STATE_IDLE,
    .last_fsm_state = KEY_STATE_IDLE,
    .event = KEY_EVENT_NONE,
    .last_state = KEY_RELEASED,
    .press_time = 0,
    .detect_time = 0,
    .debounce_time = 20,     // 默认消抖时间20ms
    .long_press_time = 1000,  // 默认长按判定时间1000ms
    .read_pin = &key_up_readpin
};
KeyFsm key_down = {
    .fsm_state = KEY_STATE_IDLE,
    .last_fsm_state = KEY_STATE_IDLE,
    .event = KEY_EVENT_NONE,
    .last_state = KEY_RELEASED,
    .press_time = 0,
    .detect_time = 0,
    .debounce_time = 20,     // 默认消抖时间20ms
    .long_press_time = 1000,  // 默认长按判定时间1000ms
    .read_pin = &key_down_readpin
};
/////////////////// 按键实例集合 ///////////////////
KeyFsm* key_array[KEY_NUM] = {&key_up, &key_down};

/**
* @brief 初始化按键扫描
*
* @param key_fsm 初始化目标（按键状态机实例），结构体指针形式
* @param read_pin_func 赋给目标的读取引脚状态函数，函数指针形式
*/
void key_scan_init(KeyFsm* key_fsm, uint8_t (*read_pin_func)(void)) {
    if (read_pin_func) {
        key_fsm->read_pin = read_pin_func;
    }

    key_fsm->fsm_state = KEY_STATE_IDLE;
    key_fsm->last_fsm_state = KEY_STATE_IDLE;
    key_fsm->event = KEY_EVENT_NONE;
    key_fsm->last_state = KEY_RELEASED;
}

/**
* @brief 获取当前按键事件
*
* @param key_fsm 被读取按键事件的目标（按键状态机实例），结构体指针形式
* @return KeyEvent 返回的按键事件
*/
KeyEvent key_scan_get_event(KeyFsm* key_fsm) {
    // //持续长按，不清除事件
    // if((key_fsm->fsm_state == KEY_STATE_LONG_PRESS)&&(key_fsm->event == KEY_EVENT_LONG_PRESS))
    //     return event;

    KeyEvent event = key_fsm->event;
    key_fsm->event = KEY_EVENT_NONE;  // 读取后清除事件
    return event;
}

/**
* @brief 按键状态机处理函数
*
* @param key_fsm 被处理的目标（按键状态机实例），结构体指针形式
* @param current_state 传入的目标（按键状态机实例）当前按键状态
*/
static void key_fsm_process(KeyFsm* key_fsm, uint8_t current_state) {

    uint32_t current_time = timer_get_ms();  // 获取当前时间(ms)

    switch (key_fsm->fsm_state) {
        case KEY_STATE_IDLE:
            // 检测到按键按下(假设0为按下状态)
            if (current_state == KEY_PRESSED && key_fsm->last_state == KEY_RELEASED) {
                key_fsm->fsm_state = KEY_STATE_PRESS_DETECT;
                key_fsm->detect_time = current_time;
            }
            break;

        case KEY_STATE_PRESS_DETECT:
            // 消抖检测: 保持按下状态超过消抖时间
            if (current_state == KEY_PRESSED) {
                if (current_time - key_fsm->detect_time >= key_fsm->debounce_time) {
                    key_fsm->fsm_state = KEY_STATE_PRESSED;
                    key_fsm->press_time = current_time;
                }
            }
            else {
                // 未通过消抖，回到空闲状态
                key_fsm->fsm_state = KEY_STATE_IDLE;
            }
            break;

        case KEY_STATE_PRESSED:
            // 按键释放
            if (current_state == KEY_RELEASED) {
                key_fsm->last_fsm_state = KEY_STATE_PRESSED;
                key_fsm->fsm_state = KEY_STATE_RELEASE_DETECT;
                key_fsm->detect_time = current_time;
            }
            // 检测长按
            else if (current_time - key_fsm->press_time >= key_fsm->long_press_time) {
                key_fsm->fsm_state = KEY_STATE_LONG_PRESS;
                key_fsm->event = KEY_EVENT_LONG_PRESS;
            }
            break;

        case KEY_STATE_LONG_PRESS:
            // 长按状态下释放按键
            if (current_state == KEY_RELEASED) {
                key_fsm->last_fsm_state =KEY_STATE_LONG_PRESS;
                key_fsm->fsm_state = KEY_STATE_RELEASE_DETECT;
                key_fsm->detect_time = current_time;
            }
            break;

        case KEY_STATE_RELEASE_DETECT:
            // 消抖检测: 保持释放状态超过消抖时间
            if (current_state == KEY_RELEASED) {
                if (current_time - key_fsm->detect_time >= key_fsm->debounce_time) {
                    // 根据之前的状态判断是短按还是长按后释放
                    if (key_fsm->last_fsm_state == KEY_STATE_PRESSED) {
                        key_fsm->event = KEY_EVENT_SHORT_PRESS;
                    }
                    key_fsm->fsm_state = KEY_STATE_IDLE;
                    key_fsm->last_fsm_state = KEY_STATE_IDLE;
                }
            }
            else {
                // 未通过消抖，回到按下状态
                key_fsm->fsm_state = (key_fsm->fsm_state == KEY_STATE_LONG_PRESS) ?
                                        KEY_STATE_LONG_PRESS : KEY_STATE_PRESSED;
            }
            break;

        default:
            key_fsm->fsm_state = KEY_STATE_IDLE;
            break;
    }

    key_fsm->last_state = (KeyState)current_state;
}

/**
* @brief 按键扫描函数，应定期调用(建议10ms一次)
*
*/
void key_scan(void) {

    uint8_t i = 0;
    uint8_t current_state;
    uint16_t all_state;//所有按键实例状态

    // 遍历所有按键实例集合
    for (i = 0; i < KEY_NUM; i++)
    {
        if (key_array[i]->read_pin == NULL) {
            return;
        }

        // 读取当前按键状态
        current_state = key_array[i]->read_pin();

        // 处理状态机
        key_fsm_process(key_array[i], current_state);

        all_state |= (current_state << i);
    }

}
/**
 * @brief 有时希望短按后持续按下，不再进行长按判断的等待，立马触发event
 */
void key_goto_longpress_immediately(KeyFsm* key_fsm)
{
    if(KEY_STATE_PRESSED == key_fsm->fsm_state)
    {
        key_fsm->fsm_state = KEY_STATE_LONG_PRESS;
        key_fsm->event = KEY_EVENT_LONG_PRESS;
    }
}

keyscan.h

#ifndef __KEYSCAN_H__
#define __KEYSCAN_H__

// 按键按下状态枚举
typedef enum {
    KEY_PRESSED,          // 按下 0
    KEY_RELEASED         // 释放 1
} KeyState;

// 按键状态枚举
typedef enum {
    KEY_STATE_IDLE,          // 空闲状态
    KEY_STATE_PRESS_DETECT,  // 检测到按下，消抖中
    KEY_STATE_PRESSED,       // 已按下状态
    KEY_STATE_LONG_PRESS,    // 长按状态
    KEY_STATE_RELEASE_DETECT // 检测到释放，消抖中
} KeyFsmState;

// 按键事件枚举
typedef enum {
    KEY_EVENT_NONE,          // 无事件
    KEY_EVENT_SHORT_PRESS,   // 短按事件
    KEY_EVENT_LONG_PRESS     // 长按事件
} KeyEvent;

// 按键状态机结构体
typedef struct {
    KeyFsmState fsm_state;          // 状态机当前状态
    KeyFsmState last_fsm_state;     // 上一次状态机状态，用于判定按键事件
    KeyEvent event;          // 当前事件
    KeyState last_state;// 上一次读取的按键状态
    uint32_t press_time;     // 按下时间戳
    uint32_t detect_time;    // 检测开始时间戳
    uint16_t debounce_time;  // 消抖时间(ms)
    uint16_t long_press_time;// 长按判定时间(ms)
    uint8_t (*read_pin)(void);// 读取按键引脚状态的函数指针
} KeyFsm;

extern KeyFsm key_up;
extern KeyFsm key_down;

// 初始化按键扫描
void key_scan_init(KeyFsm* key_fsm, uint8_t (*read_pin_func)(void));
// 获取当前按键事件
KeyEvent key_scan_get_event(KeyFsm* key_fsm);
// 按键扫描函数，应定期调用
void key_scan(void);
// 短按立刻跳转长按
void key_goto_longpress_immediately(KeyFsm* key_fsm);
#endif

少量IO检测多个按键实现

1.使用矩阵按键，例如行4列4，8个IO组成的矩阵可以检测4*4=16个按键，但少量按键这个方法不合适

2.使用ADC检测多个按键，通过电阻分压，使得不同按键电压值不同。

1.2 Scheduler 软件定时器

0x1abin-MultiTimer

typedef struct
{
    void(*task_func)(void);
    u16 interval_ticks;
    u32 tick_last_run;
}sched_task_st;


static void Loop_1ms(void) // 1ms执行一次
{

}

static void Loop_10ms(void) // 10ms执行一次
{

}

static void Loop_100ms(void) // 100ms执行一次
{

}

static void Loop_500ms(void) // 500ms执行一次
{

}

static void Loop_1000ms(void) // 1S执行一次
{

}

static sched_task_st sched_tasks[] =
{

    {
        .task_func = Loop_1ms,
        .interval_ticks = 1,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_10ms,
        .interval_ticks = 10,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_100ms,
        .interval_ticks = 100,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_500ms,
        .interval_ticks = 500,
        .tick_last_run = 0
    },

    {
        .task_func = Loop_1000ms,
        .interval_ticks = 1000,
        .tick_last_run = 0
    },

};

#define TASK_NUM (sizeof(sched_tasks) / sizeof(sched_task_t))

void scheduler_setup(void)
{
    u8 index = 0;
    //初始化任务表
    for (index = 0; index < TASK_NUM; index++)
    {
        if (sched_tasks[index].interval_ticks < 1)
        {
            sched_tasks[index].interval_ticks = 1;
        }
    }
}

void scheduler_run(void)
{
    u8 index = 0;
    for (index = 0; index < TASK_NUM; index++)
    {
        //uint32_t system_gettick(void) { return system_param.system_tick; }
        //滴答定时器/通用定时器 1ms中断，使得system_param.system_tick++;
        u32 tick_now = system_gettick();

        if (tick_now - sched_tasks[index].tick_last_run >= sched_tasks[index].interval_ticks)
        {
            sched_tasks[index].tick_last_run = tick_now;
            sched_tasks[index].task_func();
        }
    }
}

// 使用结构体定义菜单类，并且使用结构体指针跳转菜单层级

#define ARR_LEN(ARR)        (sizeof(ARR)/sizeof((ARR)[0]))

typedef struct{
    //当前菜单索引
    uint8_t menu_idx;
    //菜单名称
    uint8_t menu_name[20];
    //菜单函数指针
    void (*func)(void);
}menu;

//首页菜单
menu home_page[] =
{
    {//短信菜单
        .menu_idx = 0,
        .menu_name = "message",
        .func = &message_func
    },
    {//电话菜单
        .menu_idx = 1,
        .menu_name = "call",
        .func = &call_func
    },
    {//设置菜单
        .menu_idx = 2,
        .menu_name = "setting",
        .func = &setting_func
    }
};

//设置菜单——子菜单
menu setting_page[] =
{
    {//时间设置
        .menu_idx = 0,
        .menu_name = "time_setting",
        .func = &time_setting_func
    },
    {//音量设置
        .menu_idx = 1,
        .menu_name = "volume_setting",
        .func = &volume_setting_func
    },
    {//亮度设置
        .menu_idx = 2,
        .menu_name = "brightness_setting",
        .func = &brightness_setting_func
    }
};

//菜单指针
menu *menu_ptr = NULL;

menu_ptr = &home_page[0];//初始化为首页菜单

void setting_func(void)
{
    menu_ptr = &setting_page[0];//跳转到设置菜单
    show_menu(menu_ptr, ARR_LEN(setting_page));
}

1.4 Queue 循环队列

队列在计算机系统中的应用非常广泛，以下仅从两个方面来阐述

解决主机与外部设备速度不匹配的问题

以主机和打印机之间的速度不匹配的问题为例做简要说明。主机输出数据给打印机打印，输出的数据比打印机的数据要快很多，因为速度不匹配，若直接把输出的数据送给打印机，显然是不行的。解决的方法是设置一个打印数据缓冲区，主要把打印输出的数据依次写入这个缓冲区，写满后就暂停输出，转去做其他事情。打印机就从缓冲区中按照先进先出的原则依次取出数据并且打印，打印完成当前数据再向主机请求数据。这样既保证了打印数据的正确，又使主机提高了效率————王道数据结构
- 例：需要MCU在某时刻产生多条带有当前状态的信息，但UART发送数据受波特率限制，无法短时间内发送完毕，若不缓存，时变原因状态改变。那么先将当前产生的数据入队，串口发送完一包数据后，查看循环队列是否空，非空则数据出队，并且由UART发送。避免丢失当前产生的数据包，并且保持数据包时间关系的一致
- 例：UART接受到了很多数据包，处理数据包需要耗时，但如果不缓存数据包，那么时间推移导致数据覆盖，丢包。此时可以开设一个队列，对每一个接受完成的数据包进行入队，数据入队后进行解析并且出队，避免错失接受的数据包，并且保持数据包时间关系的一致
解决由多用户引起的资源竞争问题

CPU（即中央处理器，它包括运算器和控制器）资源的竞争就是一个典型例子。在一个带有多终端的计算机系统上，有多个用户需要CPU各自运行自己的程序，他们分别通过各自的终端向操作系统提出占用CPU请求。操作系统通常按照每个请求的时间先后顺序，把他们排成队列，每次CPU分配给队首请求的用户使用。当前的程序运行结束或用完规定的时间间隔后，令其出队，再把CPU分配给队首请求的用户使用。满足每个用户的请求。

/**
* @brief 循环队列入队操作
* @param Q 循环队列首结点地址
* @param x 入队元素
*/
bool EnQueue(SqQueue &Q,ElemType x){
    if((Q.rear+1)%MAXSIZE==Q.front)
        return false;

    Q.data[Q.rear]=x;
    Q.rear=(Q.rear+1)%MAXSIZE;
    return true;
}

/**
* @brief 循环队列出队操作
* @param Q 循环队列首结点地址
* @param x 出队元素迁移变量
*/
bool DeQueue(SqQueue &Q,ElemType &x){
    if(Q.rear==Q.front)
        return false;

    x=Q.data[Q.front];
    Q.front=(Q.front+1)%MAXSIZE;
    return true;
}

1.5 InAppProgram 应用升级

Note

IAP (In Application Program) / OTA (Over The Air)

Bootloader（引导程序）+FlashArea1（APP1应用程序段）+FlashArea2（APP2应用程序备份段）

为了防止IAP升级失败，应该有刷新回滚功能，即备份段（若MCU的FLASH空间足够）

主要在于Bootloader的程序编写，次要在于APP程序中断向量表偏移，以及Boot与APP间的跳转

Bootloader：用通信来接收APP的bin文件，可以写入片内Flash，或SRAM直接跳转。接收完成后应当校验程序是否完整，才能进行跳转

//STM32中的简易的BOOT跳转APP

//确定app程序区首地址
#define FLASH_APP1_ADDR     0x08002000

typedef  void (*iapfun)(void);//定义一个函数类型的参数.

iapfun jump2app;

//设置堆栈地址
__asm void MSR_MSP(u32 addr)
{
    MSR MSP, r0             //set Main Stack value
    BX r14
}

//跳转到应用程序段
//appxaddr:用户代码起始地址.
void iap_load_app(u32 appxaddr)
{
    if(((*(vu32*)appxaddr)&0x2FFE0000)==0x20000000) //检查栈顶地址是否合法.
    {
        jump2app=(iapfun)*(vu32*)(appxaddr+4);      //用户代码区第二个字为程序开始地址(复位地址)
        MSR_MSP(*(vu32*)appxaddr);                  //初始化APP堆栈指针(用户代码区的第一个字用于存放栈顶地址)
        jump2app();                                 //跳转到APP.
    }
}

int main(void)
{
    SystemInit();//系统时钟初始化

    if(((*(vu32*)(FLASH_APP1_ADDR+4))&0xFF000000)==0x08000000)//判断是否为0X08XXXXXX.
    {
        iap_load_app(FLASH_APP1_ADDR);//执行FLASH APP代码
    }
}

APP：由于Boot程序已经占用了Flash的一些空间，所以需要根据占用来偏移APP程序的所在空间。另外需要重新定位中断向量表，使得APP程序里中断可以正常运行
```
#define APP_START_ADDRESS   (uint32_t)(0x08002000)

SCB->VTOR = APP_START_ADDRESS; /* Vector Table Relocation in Internal FLASH. */
```
需要注意的是 Cortex-M0 的中断向量表重定位，因为M0架构没有重定位寄存器，使用无法使用SCB->VTOR来重新定位中断向量表。常规的做法是，RAM中腾处一些固定空间，专门存放复制的中断向量表。然后重新定向到RAM地址（通常0x20000000）

STM32 Cortex-M0单片机中断向量表重映射

2. HAL（Hardware Abstract Layer）

DataSheet

DataSheet一般会描述器件的各方硬件特性，如芯片概述、功能特性、引脚定义、电气特性、封装特性

STM32F10X DataSheet

MM32F0020 DataSheet

ReferenceManual / UserManual

ReferenceManual通常是对芯片的详细描述，例如各芯片的架构、存储器、以及外设的功能描述，寄存器描述等

STM32F10X Reference Manual

GD32F10x_User_Manual

MM32F0020_User_Manual

2.1 SysTick 滴答定时器

通用系统定时器

SysTick—系统定时器是一个内核外设。因为大部分MCU内核都有SysTick这个外设，使得基于SysTick的软件不同架构的MCU之间可以很容易的移植。系统定时器一般用于操作系统，用于产生时基，维持操作系统的心跳。

// 1 滴答定时器配置 SysTick_Config
// 以72MHZ时钟频率举例，1秒计72M次。
// 72M / 1000 = 72000，也就是计数72000次产生一次中断
// 时间上就是1ms，1秒中断1000次
SysTick_Config(SystemCoreClock / 1000);//SystemCoreClock 为MCU主频 .

// 2 滴答中断处理函数 SysTick_Handler
void SysTick_Handler()//滴答中断处理函数

2.2 RCC 复位和时钟控制

RCC（Reset and Clock Control）

RCC是STM32微控制器中的一个重要模块.

用于管理系统的时钟和复位功能。RCC 模块负责为各个外设提供时钟信号，并控制这些时钟信号的通断

2.3 GPIO 通用输入输出

General Purpose Input Output

1） GPIO_Mode_AIN 模拟输入；功耗最低的IO状态，ADC输入等

对 I/O 端口进行编程作为模拟输入时：1）输出缓冲器被关闭； 2）施密特触发器输入被禁用，因此I/O引脚的每个模拟值零消耗。施密特触发器的输出被强制为恒定值0； 3）上拉和下拉电阻被硬件关闭；

2） GPIO_Mode_IN_FLOATING 浮空输入；常用于按键IO输入

3） GPIO_Mode_IPD 下拉输入；默认低电平，检测上升沿

4） GPIO_Mode_IPU 上拉输入；默认高电平，检测下升沿

5） GPIO_Mode_Out_OD 开漏输出；

适合多设备共享总线的场景，如I2C总线、SMBus等。可以通过外部上拉电阻灵活调整高电平电压，适合不同电源电压的设备互联。常用于需要逻辑“与”操作的场景（线与逻辑），即多个开漏输出连接到同一条总线，只有所有输出都为低电平时，总线才为低电平。

6） GPIO_Mode_Out_PP 推挽输出；

适合需要直接驱动负载的场景，如控制LED、驱动电机等。常用于单设备输出，不需要与其他设备共享总线。

7） GPIO_Mode_AF_OD 复用开漏输出；IIC

8） GPIO_Mode_AF_PP 复用推挽输出。UART, SPI

推挽输出与开漏输出的区别

2.4 EXIT 外部中断

2.5 TIM 定时器

2.6 ADC 模数转换器

2.7 DMA 直接内存访问

2.8 PWR 电源控制

MCU低功耗控制

微控制器中，PWR（Power Control）模块负责管理芯片的供电和电源控制，支持多种工作模式以降低功耗。

PWR模块通过配置控制寄存器来实现这些模式的切换和管理。例如工作模式、睡眠模式sleep、待机模式standby、停止模式stop等。

在很多应用场合中都对电子设备的功耗要求非常苛刻。

例如某些传感器信息采集设备，仅靠小型的电池提供电源，要求工作长达数年之久，且期间不需要任何维护。

例如智能穿戴设备的小型化要求，电池体积不能太大导致容量也比较小，所以有必要从控制功耗入手，提高设备的续行时间。

PWR__模式的典型电流值

既然是低功耗，那么我们最关注的是再恒压供电下，系统当前状态下的电流值是多少(P = UI)

通常开发MCU时，我们都需要关于芯片的两个手册 DataSheet & ReferenceManual

DataSheet一般会描述器件的各方硬件特性，一般包含芯片概述、功能特性、引脚定义、电气特性、封装特性

各模式下的典型电流值，一般可以这样找到

电气特性(Electrical characteristics)——工作条件(Operating conditions)——供电电流特性(Supply current characteristics)

例如，这是stm32f10x datasheet中，standby和stop模式的典型电流值

stm32f10x_pwr_current

PWR__模式的进入与唤醒

WFI和WFE是两个让ARM核进入low-power standby模式的指令，由ARM architecture定义，由ARM core实现。

WFI (Wait for Interrupt)

任意中断线可以被设置为进入、退出低功耗的条件。

在以下条件下执行 WFI（Wait for Interrupt）指令：

任一外部中断线被设置为中断模式（相应的外部中断向量在 NVIC 中必须使能）
WFE (Wait for Event)

任意事件模式可以被设置为进入、退出低功耗的条件。

在以下条件下执行 WFE（Wait for Event）指令：

任一外部中断线被设置为事件模式，例如看门狗中断；

PWR__优化系统功耗

STM32低功耗模式下GPIO如何配置最节能？

2.9 IWDG 独立看门狗

2.10 FLASH 片内存储

Flash latency

Flash latency（闪存延迟）指的是从 CPU 或控制器发出读取 / 写入请求，到 Flash 存储器完成操作并返回数据 / 确认的时间间隔，本质是衡量 Flash 响应速度的核心指标。

它的产生核心源于 Flash 的物理特性：Flash 存储单元的擦除、编程操作需通过电荷迁移实现，无法像 SRAM 那样即时响应，因此存在固有延迟。通常分为两类：

读取延迟（Read Latency）：最受关注的类型，即 CPU 请求读取某地址数据后，等待数据返回的时间，直接影响程序执行效率（尤其 MCU 从 Flash 运行代码时）。
写入 / 擦除延迟（Program/Erase Latency）：执行数据写入或区块擦除操作的耗时，通常远长于读取延迟（例如擦除一个 Flash 扇区可能需要毫秒级，而读取仅需几十纳秒）。

FLASH的速度是有限的，有时并不能与核心频率一样，按手册要求，当主频为24MHz或以下时，可以将LATENCY设置为0，48MHz时设置为 1，主频72MHz 需要插入2个等待，将速度降到72/3=24Mhz。否则有可能取指不稳定。意思就是不管HCLK有多高，取指令的速度最高为24Mhz。如果程序中单周期指令占绝大多数，简单核心中没有cache，即使使用流水线，实际指令运行速度也就是24M。

UART 通信协议

Universal Asynchronous Receiver / Transmitter 通用异步收发器

这可能是嵌入式最重要的通信方式了。在开发调试中，最常见最简便的通信方式。

常见波特率：115200bps，19200bps，9600bps。

全双工：双数据线，RX接收，TX发送，故为全双工（收发同时进行）

异步：无同步时钟线CLK，故为异步信号，数据传输不稳定、不可靠。

既然有异步串行收发器，那肯定也有同步串行收发器。

USART(Universal Synchronous/Asynchronous Receiver/Transmitter)也就是同步/异步串行收发器。

相比 UART 多了一条时钟线，用于信号同步。一般 USART 是可以作为 UART使用的，也就是不使用其同步的功能

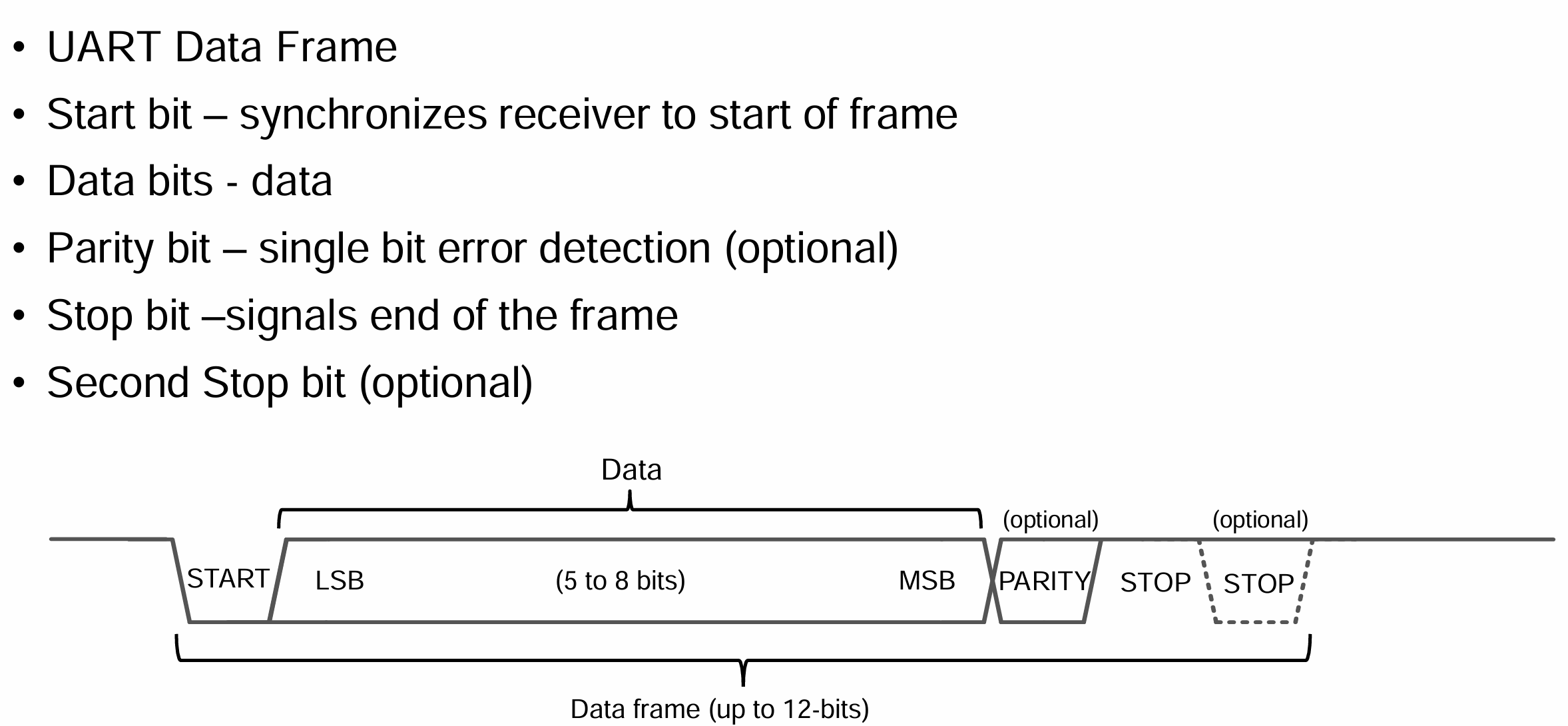

UART通信协议时序解析

起始位：标志数据帧开始，接收端通过检测下降沿触发同步。

数据位：常用8位，最低位在前LSB，最高位在后MSB。

奇偶校验位：可选项，一般不加

校验类型	规则	特点
无校验	不添加校验位	节省1bit时间，无检错能力
奇校验	使得数据位+校验位中1的总数为奇数	检测单比特错误
偶校验	使得数据位+校验位中1的总数为偶数	检测单比特错误
Mark	固定为1	作为第9位数据使用
Space	固定为0	作为第9位数据使用

停止位：高电平，标志帧结束，并为下一帧提供缓冲时间。

常规包：1位起始位 + 8位数据位 + 1位停止位。故传输1byte = 8bit data需要10bit，在9600波特率下，10bit大概花费1ms的传输时间

UART Protocol Overview TI Precision Labs

UART通信协议详解

UART__断包方式

断包方式总结

推荐程度：串口帧空闲断包（硬件） > 帧头帧尾断包（软件） > 接收间隔断包（软件）

帧空闲断包：硬件配置即可，无需逻辑代码。中断包时间很快，响应延时低。断产生少，只产生在帧空闲的时候，不影响系统。

帧头帧尾断包：需要编写逻辑代码，好在断包可靠性强，响应延时低。高通信速率下，进中断太过频繁，影响系统实时性。

接收间隔断包：需要编写逻辑代码，灵活性强，可自定义间隔。但必须根据间隔超时来断包，导致在低速通信下，响应延时高的问题。高通信速率下，进中断太过频繁，影响系统实时性。

断包容错率：帧头帧尾断包（软件） > 接收中断间隔断包（软件）> 串口帧空闲断包（硬件）

根据数据帧的帧头帧尾进行断包（软件实现）

定义数据包的帧头，帧尾，以及数据长度，校验码

ASCII码数据包：可以使用0x0D 0x0A（'\r\n'）断包，不会产生重复

HEX码数据包：无法使用0x0D 0x0A断包，因为可能会有相同的hex数据，需要自己灵活定义，常见的有0x55，0xAA等。
接收中断触发，触发间隔计时断包（软件实现）

通过字节间间隔断包，不用像帧头帧尾断包一样，需要考虑包含帧头尾数据的情况

可以根据UART的波特率计算出串口传输单字节（即1bit起始+8bit数据+1bit停止 = 10bit）的时间。通过自己设定的时间间隔来拆分数据帧。

例如在数据接收的过程中判断当字符间隔大于3.5个字节（modbus协议常用），则认为当前数据帧传输完毕，使用modbus协议时，可以采用该方法。

该方法的优越性：在于可以人为设定间隔时间判断断包，可以考虑传输意外，设置一个最小时间，来提高断包容错率。较为灵活。
帧空闲中断（硬件实现）

一般我们串口接收的时候都是使用的RXNE,接收到一个字节数据就进入一次中断，然后把它放入缓存，但是数据量很大的时候会频繁进入中断影响单片机的时效性。这时就可以使用到IDLE空闲中断，即在接收到一段数据后在一定的时间检测到没有数据到来，就认为此时串口总线空闲便产生一个空闲中断。

配置该中断使能后，串口会判断总线上一个字节的时间间隔内（STM32的IDLE中断极限间隔是1.5byte），有没有再次接收到数据。

如果没有则当前一帧数据接收完成，产生IDLE中断。认为该帧传输完成，即进行下一帧的接收。对于发送方要求较严格（不用考虑传输意外），采用该方法较好。

该方法优越性：硬件处理，软件编写简单。不用频繁进中断影响程序时序。

串口接收完整一帧数据包的3种方法_串口接收一帧数据及解析

STM32 hal库串口空闲中断最新用法

STM32 系列基于HAL库的串口DMA空闲中断接收+串口DMA发送

UART__中断实现收发

硬件UART配置——四步两函数

配置1 配置IO复用为串口，TX（AF_PP）推免输出，RX（IPU）上拉输入

配置2 配置串口NVIC中断管理

配置3 配置UART传输参数，波特率、校验位、结束位

配置4 配置DMA，如果需要DMA

函数1 中断处理函数，UART_IRQHandler()

函数2 串口发送函数，可以重定向 fputc(), 从而使用 printf()

//库函数——中断控制收发+接收状态标志位
uart_parameter_str uart_param[UART_NUM];

void UART1_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;
    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA, ENABLE);

    GPIO_PinAFConfig(GPIOA, GPIO_PinSource3, GPIO_AF_1);
    GPIO_PinAFConfig(GPIOA, GPIO_PinSource12, GPIO_AF_1);
    //UART1_TX   GPIOA.12
    GPIO_StructInit(&GPIO_InitStruct);
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    //UART1_RX    GPIOA.3
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_3;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

void UART1_Config(u32 baudrate)
{
    NVIC_InitTypeDef NVIC_InitStruct;
    UART_InitTypeDef UART_InitStruct;

    UART1_GPIO_Init();
    //enable UART1,GPIOA clock
    RCC_APB1PeriphClockCmd(RCC_APB1ENR_UART1, ENABLE);
    //baud rate
    UART_StructInit(&UART_InitStruct);
    UART_InitStruct.BaudRate = baudrate;
    //The word length is in 8-bit data format.
    UART_InitStruct.WordLength = UART_WordLength_8b;
    UART_InitStruct.StopBits = UART_StopBits_1;
    //No even check bit.
    UART_InitStruct.Parity = UART_Parity_No;
    //No hardware data flow control.
    UART_InitStruct.HWFlowControl = UART_HWFlowControl_None;
    UART_InitStruct.Mode = UART_Mode_Rx | UART_Mode_Tx;
    UART_Init(UART1, &UART_InitStruct);
    //clear itflg
    UART_ClearITPendingBit(UART1,(UART_OVER_ERR|UART_IER_RX));
    //uart ITConfig
    UART_ITConfig(UART1, (UART_OVER_ERR|UART_IER_RX), ENABLE);
    //NVIC config
    NVIC_InitStruct.NVIC_IRQChannel = UART1_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPriority = 0x01;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);
    //uart enable
    UART_Cmd(UART1, ENABLE);
}
/**
 * @brief 串口接收监测，请1ms执行一次
*/
void uart_timeout(void)
{
    uint8_t i = 0;
    for (; i < UART_NUM; i++)
    {
        if(READ_BIT(uart_param[i].uart_flag, FLAG_UART_RECVING))
        {
            uart_param[i].recv_timeout++;
            //5ms没有再收到数据，表示超时
            if (uart_param[i].recv_timeout > 5)
            {
                CLEAR_BIT(uart_param[i].uart_flag, FLAG_UART_RECVING);
            }
        }
    }
}
/*-------------------------------------发送部分-------------------------------------*/
/**
 * @brief 开启串口发送
 * @param uart_idx 串口序列号
*/
void UART_StartTX(uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            UART_ITConfig(UART1, UART_IER_TX, ENABLE);
        break;

        case UART_IDX_2:
            UART_ITConfig(UART2, UART_IER_TX, ENABLE);
        break;

        ....

        default:
        break;
    }
}
/**
 * @brief 停止串口发送
 * @param uart_idx 串口序列号
*/
void UART_StopTX(uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            UART_ITConfig(UART1, UART_IER_TX, DISABLE);
        break;

        case UART_IDX_2:
            UART_ITConfig(UART2, UART_IER_TX, DISABLE);
        break;

        ....

        default:
        break;
    }
}
/**
 * @brief 串口发送1个Byte
 * @param uart_idx 串口序列号
*/
void UART_SendByte(uint8_t data, uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            UART1->TDR = data;
        break;

        case UART_IDX_2:
            UART2->TDR = data;
        break;

        ....

        default:
        break;
    }
}
/**
 * @brief 串口发数据缓存
 * @param length 数据缓存长度
 * @param uart_idx 串口序列号
*/
void uart_send_buf(uint8_t length, uint8_t uart_idx)
{
    SET_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_SENDING);
    uart_param[uart_idx].send_index = 1;
    uart_param[uart_idx].send_length = length;
    UART_SendByte(uart_param[uart_idx].send_buf[0], uart_idx);
    UART_StartTX(uart_idx);

    //uart_param[uart_idx].send_index = 0;
    //uart_param[uart_idx].send_length = length;
    //UART_StartTX(uart_idx);
}
/**
 * @brief 串口发送事件，在串口发送中断中调用
 * @param uart_idx 串口序列号
*/
void uart_send_event(uint8_t uart_idx)
{
    if (uart_param[uart_idx].send_index < uart_param[uart_idx].send_length)
    {
        UART_SendByte(uart_param[uart_idx].send_buf[uart_param[uart_idx].send_index], uart_idx);
        uart_param[uart_idx].send_index++;
    }
    else
    {
        CLEAR_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_SENDING);
        UART_StopTX(uart_idx);
    }
}
/*-------------------------------------发送部分-------------------------------------*/

/*-------------------------------------接收部分-------------------------------------*/
/**
 * @brief 串口接收事件，在串口中断中调用
 * @param RX_Data 收到的Byte
 * @param uart_idx 串口序列号
*/
void uart_recv_event(uint8_t RX_Data, uint8_t uart_idx)
{
    switch(uart_idx)
    {
        case UART_IDX_1:
            // IDLE空闲状态，进入接收状态
            if (0 == READ_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING))
            {
                uart_param[uart_idx].recv_index = 0;
                uart_param[uart_idx].recv_buf[uart_param[uart_idx].recv_index++] = RX_Data;
                SET_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING);
            }
            //进入了接收状态，检查帧尾 0X0D 0X0A
            else
            {
                // 接收到0X0A，并且前一个字节是0X0D，则分包，接收完成
                if((0x0A == RX_Data) && (0x0D == uart_param[uart_idx].recv_buf[uart_param[uart_idx].recv_index - 1]))
                {
                    //判断数据长度，过滤起始0X0D 0X0A
                    if(uart_param[uart_idx].recv_index >= 2)
                        SET_BIT(uart_param[uart_idx].uart_flag, FLAG_FRAME_OK);
                    else
                        CLEAR_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING);
                }
                else
                {
                    // 不是帧尾，接收数据
                    uart_param[uart_idx].recv_buf[uart_param[uart_idx].recv_index++] = RX_Data;
                    //接收报文超过缓冲区长度，重新接收
                    if (uart_param[uart_idx].recv_index >= RECV_BUF_MAX_SIZE)
                    {
                        CLEAR_BIT(uart_param[uart_idx].uart_flag, FLAG_UART_RECVING);
                    }
                }
            }
        break;

        case UART_IDX_2:
        break;

        default:
        break;
    }
    //清除超时计数
    uart_param[uart].recv_timeout = 0;
}
/*-------------------------------------接收部分-------------------------------------*/

/*-------------------------------------中断处理-------------------------------------*/
/**
 * @brief UART1中断处理函数
*/
void UART1_IRQHandler(void)
{
    uint8_t RX_Data;
    //send data
    if (UART_GetITStatus(UART1,UART_IT_TXIEN) != RESET)
    {
        if (UART1->IER & UART_IER_TX)
        {
            UART_ClearITPendingBit(UART1, UART_IT_TXIEN);
            uart_send_event(UART_IDX_1);
        }
    }
    //receive data
    if (UART_GetITStatus(UART1,UART_IT_RXIEN) != RESET)
    {
        RX_Data = UART_ReceiveData(UART1);
        uart_recv_event(RX_Data, UART_IDX_1);
        UART_ClearITPendingBit(UART1, UART_IT_RXIEN);
    }
    // else if (UART_GetITStatus(UART1,UART_OVER_ERR) != RESET)
    // {
    //     RX_Data = UART_ReceiveData(UART1);
    //     uart_recv_event(RX_Data, UART_IDX_1);
    //     UART_ClearITPendingBit(UART1, UART_OVER_ERR);
    // }
}
/*-------------------------------------中断处理-------------------------------------*/

#ifndef __UART_H__
#define __UART_H__

#define UART_IDX_1              0           //对应串口1
#define UART_IDX_2              1           //对应串口2
#define UART_NUM                2           //串口总数量

#define FLAG_UART_SENDING       (1 << 0)    //串口发送标识
#define FLAG_UART_RECVING       (1 << 1)    //串口接收标识
#define FLAG_FRAME_OK            (1 << 7)   //串口帧完成标识

#define SEND_BUF_MAX_SIZE       50          //接收缓冲区最大长度
#define RECV_BUF_MAX_SIZE       50          //接收缓冲区最大长度

typedef struct
{
    uint8_t uart_flag;          //串口状态标志
    uint8_t recv_timeout;       //接收超时计数
    uint8_t recv_index;         //当前接收索引
    uint8_t send_index;         //当前发送索引
    uint8_t send_length;        //发送缓存长度
    uint8_t send_buf[SEND_BUF_MAX_SIZE];
    uint8_t recv_buf[RECV_BUF_MAX_SIZE];
}uart_parameter_str;

void uart_timeout(void);
void uart_send_buf(uint8_t length, uint8_t uart);
void uart_send_event(uint8_t uart);
void uart_recv_event(uint8_t RX_Data, uint8_t uart);

#endif

IIC 通信协议

Inter-Integrated Circuit

半双工：单数据线SDA，故为半双工（收发无法同时进行只能选其一）

同步：有同步时钟线CLK，故为同步信号，数据传输稳定、可靠。

IIC原理超详细讲解

IIC的一些要点

三种判断信号：起始信号、停止信号、应答信号（应答与非应答）
设备寻址：

主机向从机发送起始信号后的第一个字节8bit是寻址数据，后面的字节都是数据，不再是寻址数据，除非又重新来一个起始信号。

寻址数据8bit。高7bit是地址数据，剩下1bit用来表示传输方向，0写1读。写操作SDA设置输出、读操作SDA设置输入

7bit即2^7 = 128，除去0x00可以寻址127个地址，说明IIC总线上最多挂载127个设备
通信发起：

从机不能主动发数据，是由主机带头来发送起始信号、停止信号、应答信号。

SDA 设置输出则是发数据，设置输入则是收数据，需要有主机发出起始信号结束信号
通信应答：

每当发送器传输完一个字节的数据之后，发送端会等待一定的时间，等接收方的应答信号。

接收端通过拉低SDA数据线，给发送端发送一个应答信号，以提醒发送端我这边已经接受完成，数据可以继续传输，接下来，发送端就可以继续发送数据了。

SPI 通信协议

Serial Peripheral interface

全双工：双数据线，MOSI（Master Out Slave In），MISO（Master In Slave Out），故为全双工（收发同时进行）
